Part Details | FIRE CONTROL INSTRUMENT TRIPOD
1290-01-534-9245 A device with three adjustable or nonadjustable legs, hinged, or rigidly affixed to a mounting head or plate, designed to support various types of fire control instruments. It may, or may not, include a support tube and/or a tripod head adapter. This item may also accommodate various types of explosive ordnance disposal equipment.
Alternate Parts: RE 70 M3 005, 6914629, 1290-01-534-9245, 01-534-9245, 1290015349245, 015349245
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 12 | NOV 08, 2005 | 01-534-9245 | 04367 ( TRIPOD, FIRE CONTROL INSTRUMENT ) |
REFERENCE DRAWINGS & PICTURES
TRIPOD HEAD

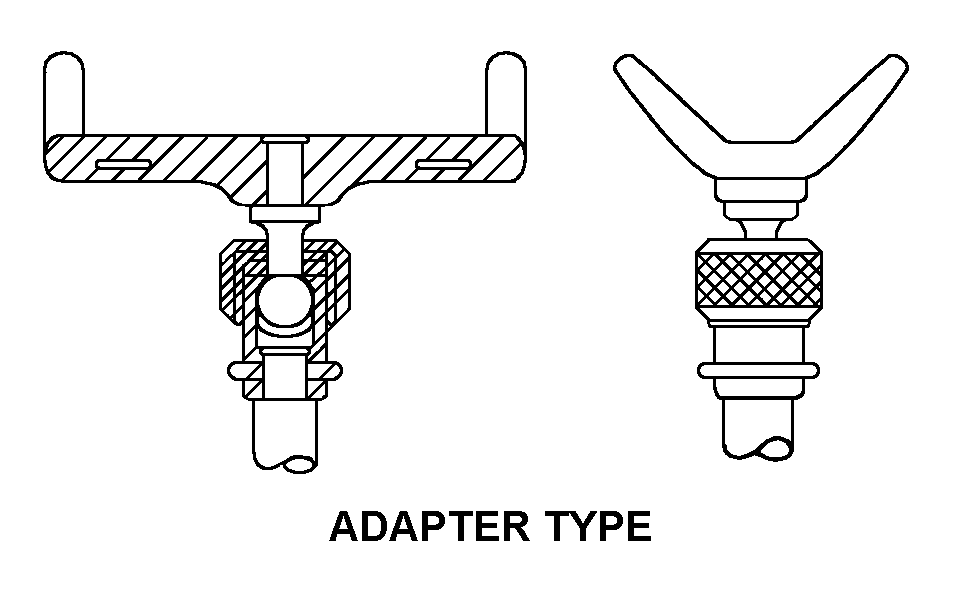

ADAPTER TYPE
Cross Reference | NSN 1290-01-534-9245
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| RE 70 M3 005 | 0D0S3 | DTI ASSOCIATES INC |
| 6914629 | 53711 | NAVAL SEA SYSTEMS COMMAND |
Technical Data | NSN 1290-01-534-9245
| Characteristic | Specifications |
|---|---|
| HEAD STYLE | TRIPOD HEAD |
| HEAD SUPPORT TUBE | INCLUDED |
| HEAD ADAPTER | INCLUDED |
| ADAPTER STYLE | ADAPTER TYPE |
| ASSEMBLY STRAP | NOT INCLUDED |
| END ITEM MANUFACTURER NAME | DTI ASSOCIATES INC. |
| LEG TYPE | FIXED |
| LEG CONSTRUCTION | SOLID |
| LEG LENGTH | 247.7 MILLIMETERS MINIMUM AND 431.0 MILLIMETERS MAXIMUM |
| SECTION QUANTITY PER LEG | 1 |
| CARRYING CASE | NOT PROVIDED |
| SPECIAL FEATURES | PART OF TOOL KIT, NSN 1385-01-483-4575 |
| END ITEM IDENTIFICATION | MK40 MOD0 UXO STANDOFF DISRUPTER |
| PART NAME ASSIGNED BY CONTROLLING AGENCY | TRIPOD FIRE CONTROL |
