Part Details | MARINE PROPELLER
2010-01-076-1659 A propeller with two or more radial blades, designed to rotate and provide thrust for waterborne vessel or self-propelled underwater devices. It may be of solid or built-up construction; controllable, adjustable or fixed pitch design.
Alternate Parts: 3262158, 3262158, 3262158, 3262158, 2010-01-076-1659, 01-076-1659, 2010010761659, 010761659
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 20 | MAY 02, 1979 | 01-076-1659 | 30771 ( PROPELLER, MARINE ) |
REFERENCE DRAWINGS & PICTURES

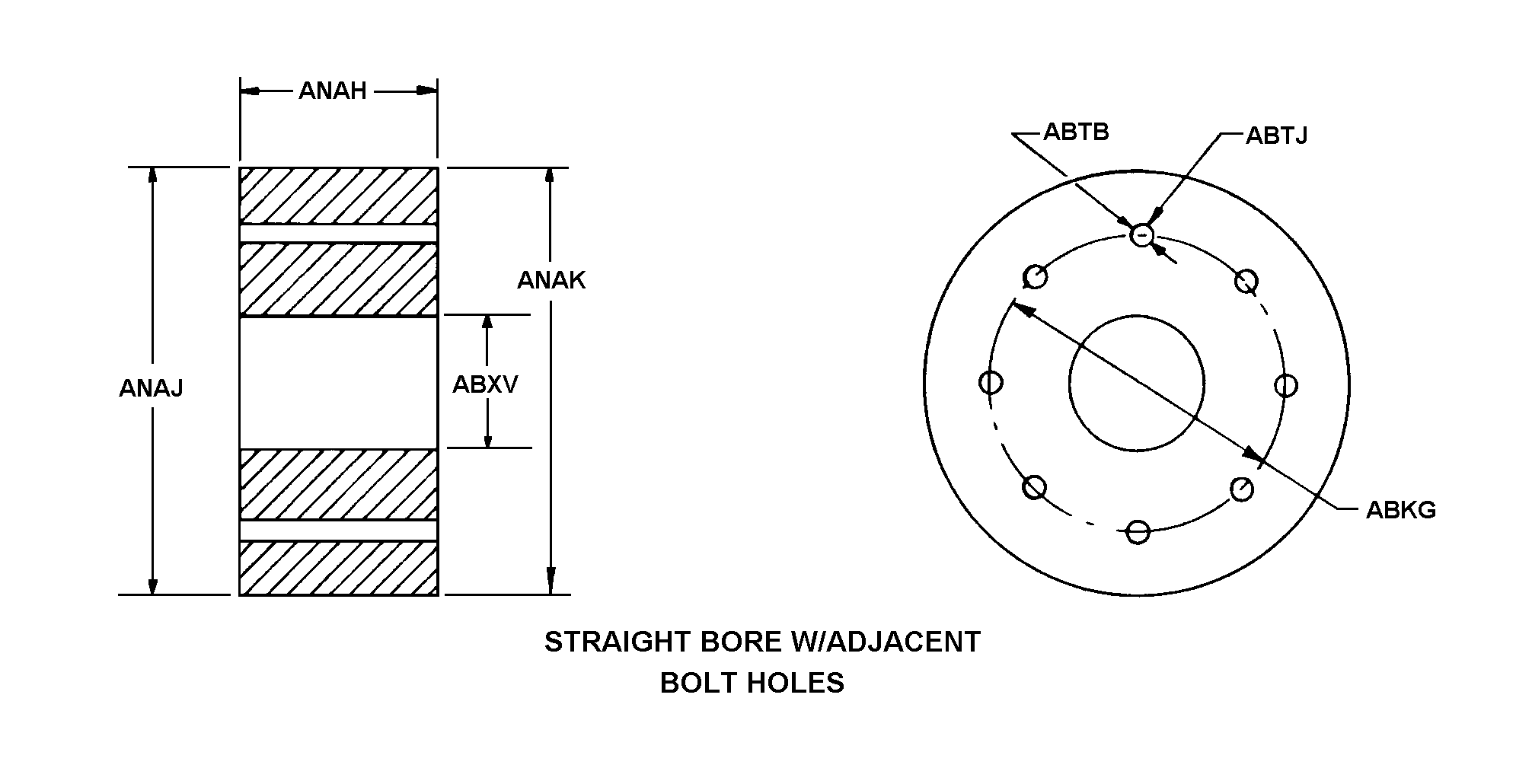

STRAIGHT BORE W/ ADJACENT BOLT HOLES
Cross Reference | NSN 2010-01-076-1659
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 3262158 | 16786 | F E L CORP |
| 3262158 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
| 3262158 | 05825 | O T S I |
| 3262158 | 24434 | SKYLINE INDUSTRIES, INC |
Technical Data | NSN 2010-01-076-1659
| Characteristic | Specifications |
|---|---|
| PROPELLER TYPE | FIXED PITCH |
| ROTATION DIRECTION | LEFT-HAND |
| BLADE QUANTITY | 5 |
| BLADE PITCH TYPE | VARIABLE |
| HUB SHAFT ACCOMMODATION STYLE | STRAIGHT BORE W/ ADJACENT BOLT HOLES |
| BORE DIAMETER | 1.250 INCHES NOMINAL |
| HUB OVERALL LENGTH | 2.612 INCHES NOMINAL |
| HUB FORWARD FACE DIAMETER | 2.000 INCHES NOMINAL |
| HUB AFT FACE DIAMETER | 2.625 INCHES NOMINAL |
