Part Details | LEAF SPRING ASSEMBLY SHACKLE
2510-00-404-9916 An open link of various shapes with extended legs, usually having transverse holes in the legs to accommodate a retaining pin, bolt, bushing, or the like, or having threaded legs for a plate attachment, and having a connection facility opposite the legs so designed to attach a SPRING ASSEMBLY, LEAF to a rigid supporting hanger on a vehicle. Excludes SHACKLE and CLEVIS, ROD END.
Alternate Parts: 169238R21, 2510-00-404-9916, 00-404-9916, 2510004049916, 004049916
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 25 | MAR 29, 1971 | 00-404-9916 | 22100 ( SHACKLE, LEAF SPRING ASSEMBLY ) |
REFERENCE DRAWINGS & PICTURES

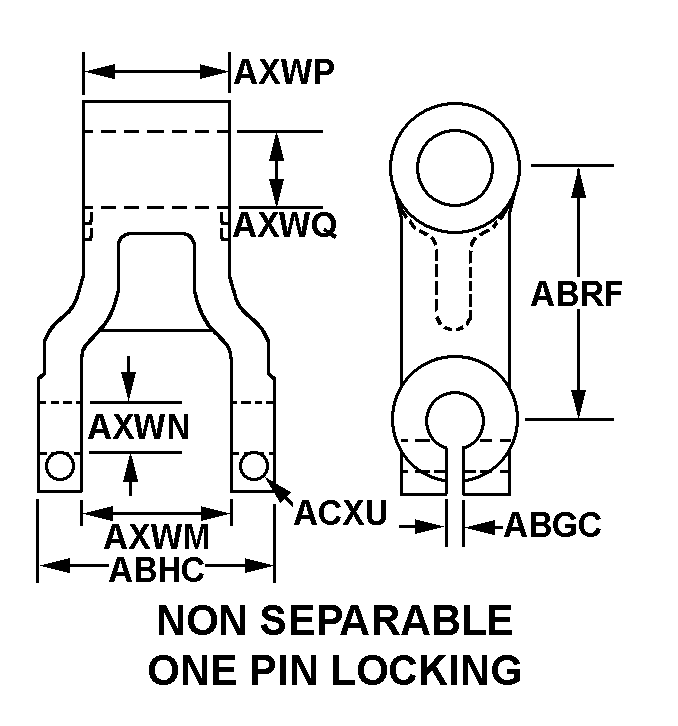

NON SEPARABLE ONE PIN LOCKING
Cross Reference | NSN 2510-00-404-9916
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 169238R21 | 89346 | NAVISTAR INTL CORP TRUCK BR OHIOPLANT |
Technical Data | NSN 2510-00-404-9916
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | NON SEPARABLE ONE PIN LOCKING |
| SLOT WIDTH | 0.156 INCHES NOMINAL |
| OVERALL WIDTH | 4.000 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN HOLES | 3.500 INCHES NOMINAL |
| PINHOLE DIAMETER | 0.375 INCHES NOMINAL |
| WIDTH BETWEEN LEGS | 2.500 INCHES NOMINAL |
| LEG HOLE DIAMETER | 0.875 INCHES NOMINAL |
| ATTACHING END WIDTH | 2.500 INCHES NOMINAL |
| ATTACHING END HOLE DIAMETER | 1.000 INCHES NOMINAL |
| FEATURES PROVIDED | BUSHING |
