Part Details | VEHICULAR LEAF SPRING SHACKLE PIN
2510-00-675-0455 A metallic item, basically cylindrical and specifically designed to secure the end(s) of a vehicular leaf spring to a spring shackle. It may have an internal lubricating passage from one end to a longitudinal groove or flat in the bearing surface and may be externally threaded or have other locking features at one or both ends. It may have provisions for accommodating a lubrication fitting.
Alternate Parts: 30522, 30522T, USU30522, 2510-00-675-0455, 00-675-0455, 2510006750455, 006750455
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 25 | JAN 01, 1963 | 00-675-0455 | 22085 ( PIN, VEHICULAR LEAF SPRING SHACKLE ) |
REFERENCE DRAWINGS & PICTURES

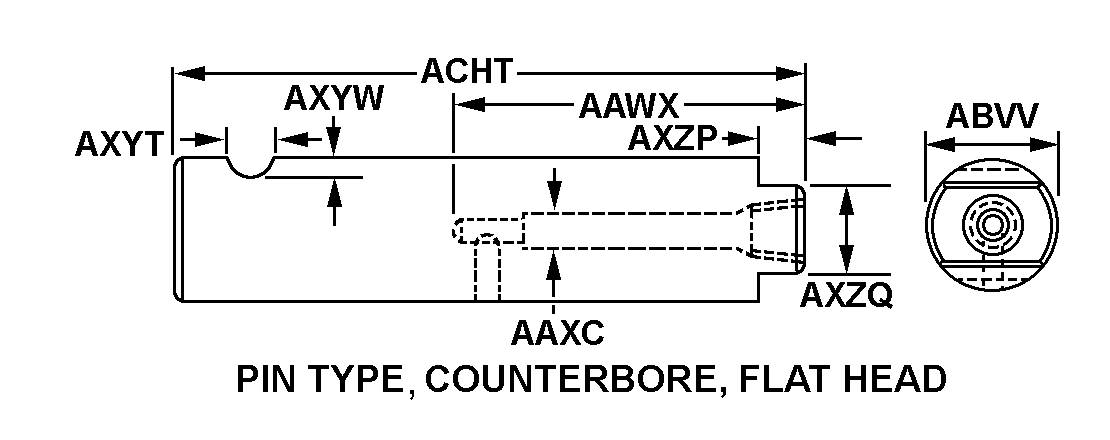

PIN TYPE, COUNTERBORE, FLAT HEAD
Cross Reference | NSN 2510-00-675-0455
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 30522 | 0W357 | PDI GROUND SUPPORT SYSTEMS, INC. |
| 30522T | 0W357 | PDI GROUND SUPPORT SYSTEMS, INC. |
| USU30522 | 51665 | RIVINIUS INC LITTLEFORD MACHINERYDIV |
Technical Data | NSN 2510-00-675-0455
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | PIN TYPE, COUNTERBORE, FLAT HEAD |
| CONCENTRIC HOLE DEPTH | 2.000 INCHES NOMINAL |
| CONCENTRIC HOLE DIAMETER | 0.406 INCHES NOMINAL |
| PIN DIAMETER | 0.750 INCHES NOMINAL |
| PIN OVERALL LENGTH | 3.938 INCHES NOMINAL |
| FIRST LOCKING GROOVE WIDTH | 0.219 INCHES NOMINAL |
| FIRST LOCKING GROOVE DEPTH | 0.750 INCHES NOMINAL |
| END FLAT LENGTH | 0.125 INCHES NOMINAL |
| WIDTH ACROSS END FLATS | 1.000 INCHES NOMINAL |
| SPECIAL FEATURES | PIN IS KNURLED 0.250 IN. W,0.760 IN. DIA LOCATED 0.250 IN. FROM HEADED END |
