Part Details | FIFTH WHEEL KINGPIN
2510-01-094-9028 A metal item designed for mounting to a fifth wheel coupler or fifth wheel upper plate to provide a towing and pivot connection between a truck-tractor or dolly and the semitrailer.
Alternate Parts: 11670172, 2510-01-094-9028, 01-094-9028, 2510010949028, 010949028
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 25 | MAY 18, 1980 | 01-094-9028 | 11407 ( KINGPIN, FIFTH WHEEL ) |

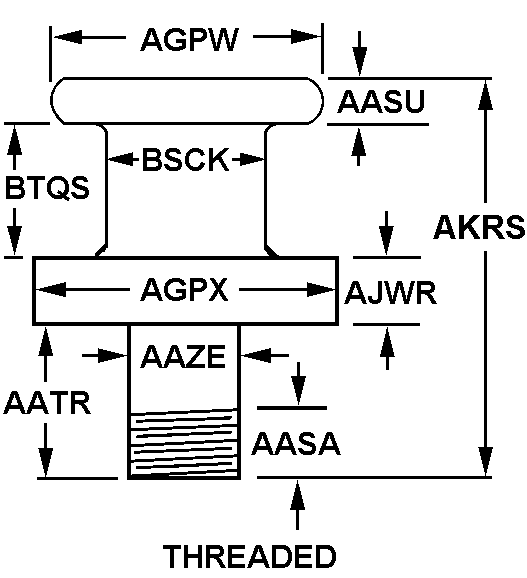

REFERENCE DRAWINGS & PICTURES
THREADED
Cross Reference | NSN 2510-01-094-9028
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 11670172 | 19207 | U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM |
Technical Data | NSN 2510-01-094-9028
| Characteristic | Specifications |
|---|---|
| MATERIAL | STEEL |
| STYLE DESIGNATOR | THREADED |
| THREAD LENGTH | 2.380 INCHES NOMINAL |
| HEAD HEIGHT | 0.500 INCHES NOMINAL |
| SHANK LENGTH | 3.320 INCHES NOMINAL |
| SHANK DIAMETER | 1.350 INCHES NOMINAL |
| HEAD OUTSIDE DIAMETER | 2.810 INCHES NOMINAL |
| SHOULDER OUTSIDE DIAMETER | 2.875 INCHES NOMINAL |
| SHOULDER LENGTH | 8.180 INCHES NOMINAL |
| PIN LENGTH | 13.500 INCHES NOMINAL |
| LOCKING RECESS OUTSIDE DIAMETER | 2.000 INCHES NOMINAL |
| LOCKING RECESS LENGTH | 1.500 INCHES NOMINAL |
| UNIT PACKAGE QUANTITY | 1 |
