Part Details | AUTOMOTIVE WHEEL SIDE RING
2530-00-274-4512 A one-piece metal device designed to fit the outer circumference of a wheel or wheel rim. It is held in position by a locking ring or has self-locking features for positioning and retaining a pneumatic tire. It may also be split and/or held by bolts and studs.
Alternate Parts: 44894D15, 7070540, 2530-00-274-4512, 00-274-4512, 2530002744512, 002744512
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 25 | JAN 01, 1963 | 00-274-4512 | 10969 ( RING, SIDE, AUTOMOTIVE WHEEL ) |
REFERENCE DRAWINGS & PICTURES

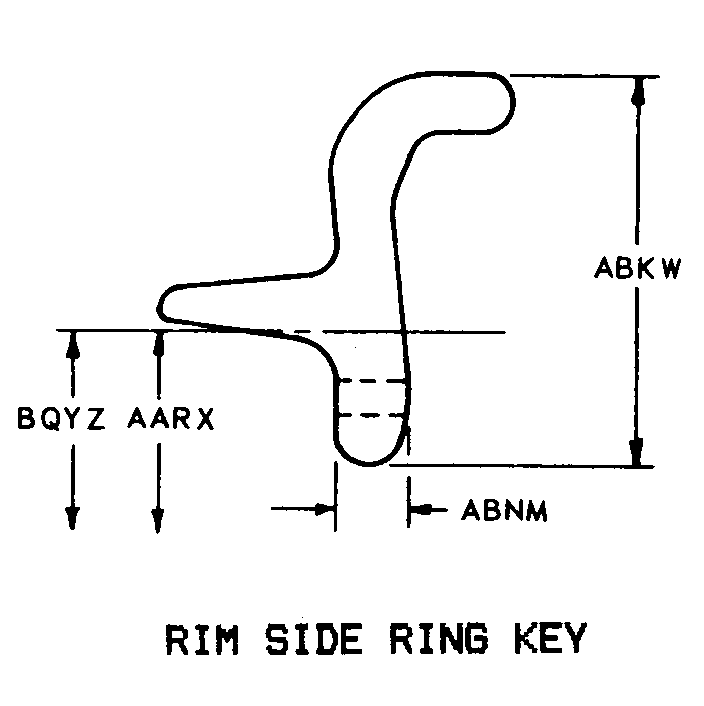

RIM SIDE RING KEY
Cross Reference | NSN 2530-00-274-4512
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 44894D15 | 09386 | ALLIEDSIGNAL INCALLIEDSIGNAL BRAKING SYSTEMS-WHEEL |
| 7070540 | 19207 | U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM |
Technical Data | NSN 2530-00-274-4512
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | RIM SIDE RING KEY |
| INSIDE DIAMETER | 23.361 INCHES MINIMUM AND 23.391 INCHES MAXIMUM |
| OVERALL HEIGHT | 3.813 INCHES NOMINAL |
| INSIDE CIRCUMFERENCE | 73.391 INCHES MINIMUM AND 73.485 INCHES MAXIMUM |
| DESIGN TYPE | ENDLESS BOLTED |
| HOLE QUANTITY | 20 |
| HOLE DIAMETER | 0.960 INCHES MINIMUM AND 0.976 INCHES MAXIMUM |
| MOUNTING HOLE SPACING | EQUALLY SPACED ON A 21-15/16 IN. BOLT CIRCLE |
| SIZE DESIGNATOR | 24X10 |
| MATERIAL | STEEL |
| VALVE CLEARANCE NOTCH QUANTITY | 2 |
| LEVERAGE SLOT | NOT INCLUDED |
