Part Details | PNEUMATIC TIRE WHEEL
2530-00-278-2254 A wheel with an integral or removable rim designed to mount a pneumatic tire. Includes wheels without rims but designed to accommodate pneumatic tire rims. May include tire(s). Excludes WHEEL, LANDING GEAR.
Alternate Parts: 8001719, 8001719, D10723, 8328178, 8001719, 2530-00-278-2254, 00-278-2254, 2530002782254, 002782254
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 25 | JAN 01, 1963 | 00-278-2254 | 17959 ( WHEEL, PNEUMATIC TIRE ) |
REFERENCE DRAWINGS & PICTURES

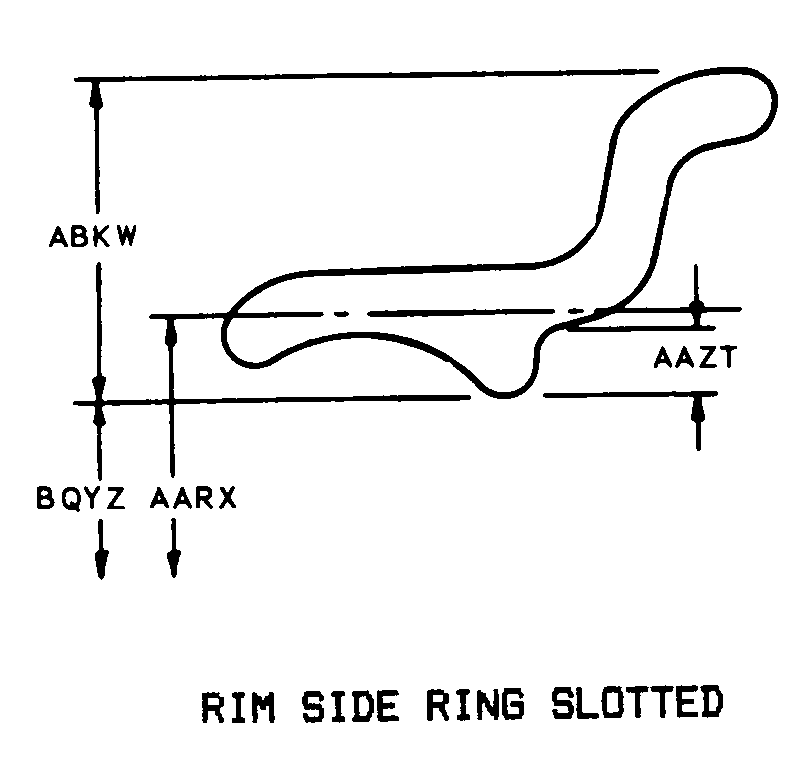

RIM SIDE RING SLOTTED
Cross Reference | NSN 2530-00-278-2254
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 8001719 | 18355 | BOEING COMPANY, THEDBA BOEING |
| 8001719 | 88277 | BOEING COMPANY, THEDBA BOEING |
| D10723 | 15659 | CLEVITE AN IMPERIAL CLEVITE COPOWDER METAL PRODUCTS DIV |
| 8328178 | 19207 | U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM |
| 8001719 | 19207 | U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM |
Technical Data | NSN 2530-00-278-2254
| Characteristic | Specifications |
|---|---|
| TIRE RIM NOMINAL DIAMETER | 16.000 INCHES |
| TIRE | NOT INCLUDED |
| DESIGN FORM | DISK |
| DISK TYPE | SINGLE |
| MOUNTING FACE TYPE | CONVEX |
| OFFSET DISTANCE FROM RIM CENTERLINE TO OUTSIDE WHEEL MOUNTING FACE | 5.750 INCHES MINIMUM AND 5.875 INCHES MAXIMUM |
| LIGHTENING HOLE | INCLUDED |
| LIGHTENING HOLE QUANTITY | 6 |
| LIGHTENING HOLE HUB CAP MOUNTING FEATURE | NOT INCLUDED |
| DESIGN TYPE | INTEGRAL RIM |
| GROOVE DEPTH | 0.688 INCHES NOMINAL |
| OVERALL WIDTH | 7.125 INCHES NOMINAL |
| EFFECTIVE WIDTH | 6.250 INCHES NOMINAL |
| RING TYPE FOR WHICH DESIGNED | SIDE |
| RING | NOT INCLUDED |
| RING STYLE | RIM SIDE RING SLOTTED |
| BOLT/STUD MOUNTING FACILITY | NOT INCLUDED |
| VALVE HOLE SHAPE | SLOTTED |
| MOUNTING TYPE FOR WHICH DESIGNED | SINGLE TIRE |
| HUB CHARACTERISTIC | DEMOUNTABLE |
| HUB | NOT INCLUDED |
| PILOT HOLE DIAMETER | 5.248 INCHES MINIMUM AND 5.252 INCHES MAXIMUM |
| MOUNTING HOLE QUANTITY | 5 |
| MOUNTING HOLE DIAMETER | 0.766 INCHES NOMINAL |
| MOUNTING BOLT CIRCLE DIAMETER | 6.875 INCHES NOMINAL |
