Part Details | INTERNAL COMBUSTION ENGINE PISTON
2805-00-339-1401
Alternate Parts: R600A4273, 306727, R600A4273A, 7376219, 2805-00-339-1401, 00-339-1401, 2805003391401, 003391401
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 28 | JAN 01, 1963 | 00-339-1401 | 16509 ( PISTON, INTERNAL COMBUSTION ENGINE ) |
REFERENCE DRAWINGS & PICTURES
FLAT

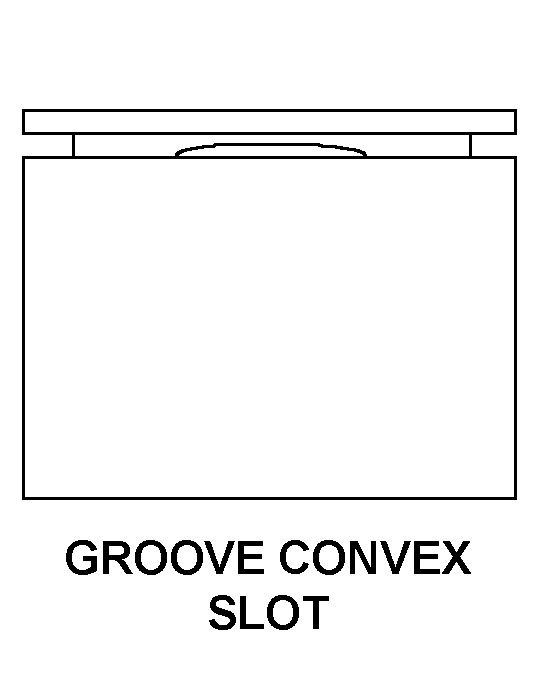

GROOVE CONVEX SLOT
Cross Reference | NSN 2805-00-339-1401
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| R600A4273 | 08645 | BRIGGS AND STRATTON CORP |
| 306727 | H0001 | DAF TRUCKS N.V. |
| R600A4273A | 14351 | TELEDYNE CONTINENTAL MOTORSINDUSTRIAL PRODUCTS DIV |
| 7376219 | 19207 | U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM |
Technical Data | NSN 2805-00-339-1401
| Characteristic | Specifications |
|---|---|
| MATERIAL | ALUMINUM |
| DIAMETER | 4.875 INCHES NOMINAL |
| OVERALL HEIGHT | 5.395 INCHES MINIMUM AND 5.405 INCHES MAXIMUM |
| SURFACE FINISH | FINISHED |
| FINISHED SIZE DESIGNATION | STANDARD |
| SURFACE TREATMENT | TIN |
| HEAD STYLE | FLAT |
| SKIRT TYPE | SOLID |
| SKIRT BOTTOM CUTAWAY FEATURE | NOT INCLUDED |
| SKIRT SLOT STYLE | GROOVE CONVEX SLOT |
| RING GROOVE QUANTITY | 5 |
| OIL PASSAGE TYPE | HOLE AND SLOT |
| CARBON GROOVE | NOT INCLUDED |
| OIL GROOVE | NOT INCLUDED |
| DISTANCE FROM PIN HOLE CENTER TO EXTREME TOP | 3.620 INCHES MINIMUM AND 3.630 INCHES MAXIMUM |
| PIN HOLE BUSHING | NOT INCLUDED |
| PINHOLE DIAMETER | 1.4998 INCHES MINIMUM AND 1.5000 INCHES MAXIMUM |
| DISTANCE BETWEEN PIN BOSSES | 1.990 INCHES MINIMUM AND 2.010 INCHES MAXIMUM |
| RETAINING RING GROOVE | INCLUDED |
| PIN | INCLUDED |
| PIN TYPE FOR WHICH DESIGNED | FLOATING |
| RING | INCLUDED |
| FSC APPLICATION DATA | ENGINE GASOLINE,NONAIRCRAFT |
