Part Details | INTERNAL COMBUSTION ENGINE PISTON
2805-00-353-1797
Alternate Parts: 375781, 375781, 375781, 375781, 2805-00-353-1797, 00-353-1797, 2805003531797, 003531797
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 28 | JAN 01, 1963 | 00-353-1797 | 16509 ( PISTON, INTERNAL COMBUSTION ENGINE ) |
REFERENCE DRAWINGS & PICTURES

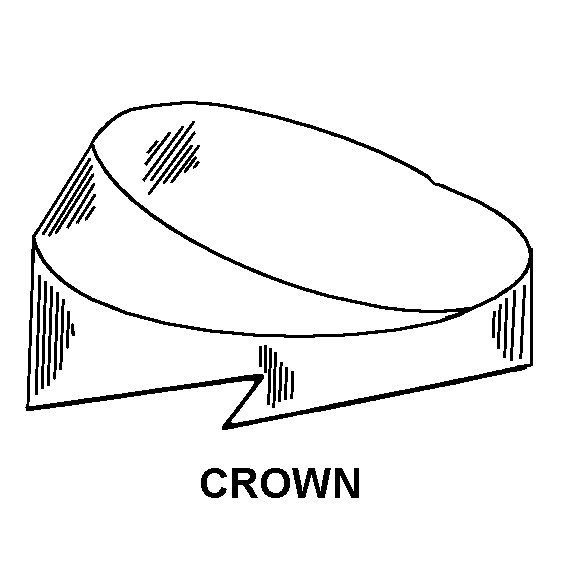

CROWN
Cross Reference | NSN 2805-00-353-1797
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 375781 | 1UVT5 | BRP US INC.DBA BOMBARDIER MOTOR CORP OF AMERICA |
| 375781 | 21119 | EVINRUDE MOTORSPRODUCT GROUP OF OUTBOARD MARINE |
| 375781 | 80256 | OUTBOARD MARINE CORP |
| 375781 | 32195 | OUTBOARD MARINE CORPJOHNSON MOTORS DIV |
Technical Data | NSN 2805-00-353-1797
| Characteristic | Specifications |
|---|---|
| MATERIAL | ALUMINUM ALLOY |
| DIAMETER | 2.938 INCHES NOMINAL |
| OVERALL HEIGHT | 3.688 INCHES NOMINAL |
| SURFACE FINISH | FINISHED |
| FINISHED SIZE DESIGNATION | STANDARD |
| WEIGHT | 14.0 OUNCES |
| HEAD STYLE | CROWN |
| SKIRT TYPE | SOLID |
| SKIRT BOTTOM CUTAWAY FEATURE | NOT INCLUDED |
| RING GROOVE QUANTITY | 3 |
| RING GROOVE WIDTH | 0.0940 INCHES AND 0.0940 INCHES AND 0.0940 INCHES |
| RING GROOVE DIAMETER | 2.562 INCHES AND 2.562 INCHES AND 2.562 INCHES |
| CARBON GROOVE | NOT INCLUDED |
| OIL GROOVE | NOT INCLUDED |
| DISTANCE FROM PIN HOLE CENTER TO EXTREME TOP | 2.501 INCHES NOMINAL |
| PIN HOLE BUSHING | NOT INCLUDED |
| PINHOLE DIAMETER | 0.6250 INCHES NOMINAL |
| DISTANCE BETWEEN PIN BOSSES | 1.250 INCHES NOMINAL |
| RETAINING RING GROOVE | INCLUDED |
| PIN | NOT INCLUDED |
| PIN TYPE FOR WHICH DESIGNED | FLOATING |
| RING | INCLUDED |
