Part Details | INTERNAL COMBUSTION ENGINE PISTON
2805-00-354-1932
Alternate Parts: 39114C, 39114C, 2805-00-354-1932, 00-354-1932, 2805003541932, 003541932
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 28 | JAN 01, 1963 | 00-354-1932 | 16509 ( PISTON, INTERNAL COMBUSTION ENGINE ) |
REFERENCE DRAWINGS & PICTURES
FLAT

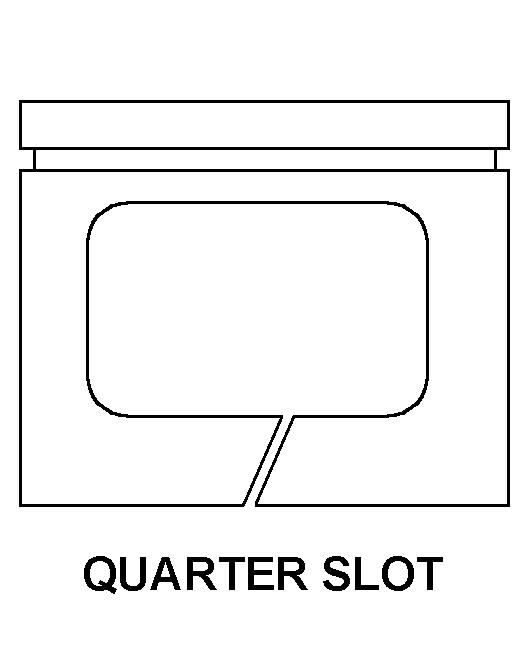

QUARTER SLOT
Cross Reference | NSN 2805-00-354-1932
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 39114C | 1ML14 | BRINKLEY TECHNOLOGY GROUP, LLCDBA HERCULES ENGINE COMPONENTS |
| 39114C | 28265 | HERCULES ENGINE CO INC |
Technical Data | NSN 2805-00-354-1932
| Characteristic | Specifications |
|---|---|
| MATERIAL | ALUMINUM ALLOY |
| DIAMETER | 3.000 INCHES NOMINAL |
| OVERALL HEIGHT | 3.062 INCHES NOMINAL |
| SURFACE FINISH | FINISHED |
| FINISHED SIZE DESIGNATION | STANDARD |
| SURFACE TREATMENT | TIN |
| WEIGHT | 42.0 OUNCES |
| HEAD STYLE | FLAT |
| SKIRT TYPE | SOLID |
| SKIRT BOTTOM CUTAWAY FEATURE | NOT INCLUDED |
| SKIRT SLOT STYLE | QUARTER SLOT |
| RING GROOVE QUANTITY | 3 |
| CARBON GROOVE | NOT INCLUDED |
| OIL GROOVE | NOT INCLUDED |
| DISTANCE FROM PIN HOLE CENTER TO EXTREME TOP | 1.432 INCHES MINIMUM AND 1.437 INCHES MAXIMUM |
| PIN HOLE BUSHING | NOT INCLUDED |
| PINHOLE DIAMETER | 0.8745 INCHES MINIMUM AND 0.8747 INCHES MAXIMUM |
| DISTANCE BETWEEN PIN BOSSES | 1.125 INCHES NOMINAL |
| RETAINING RING GROOVE | INCLUDED |
| PIN | NOT INCLUDED |
| PIN TYPE FOR WHICH DESIGNED | FLOATING |
| RING | NOT INCLUDED |
| FSC APPLICATION DATA | ENGINE,GASOLINE,RECIPROCATING AIRCRAFT |
