Part Details | PISTON PIN PLUG
2810-00-338-1108 A cylindrically-shaped unthreaded item specifically designed to mate with and prevent a piston pin from working out against the side of a cylinder wall. Excludes PLUG, PROTECTIVE, DUST AND MOISTURE SEAL.
Alternate Parts: 202444CLASSB, 202444CLASSB, 2810-00-338-1108, 00-338-1108, 2810003381108, 003381108
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 28 | JAN 01, 1963 | 00-338-1108 | 22332 ( PLUG, PISTON PIN ) |
REFERENCE DRAWINGS & PICTURES

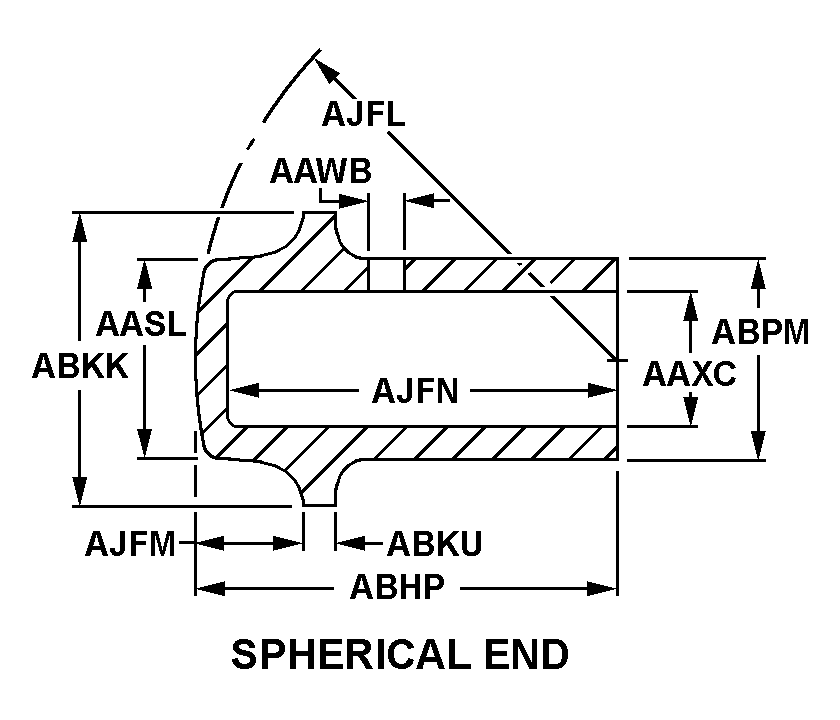

SPHERICAL END
Cross Reference | NSN 2810-00-338-1108
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 202444CLASSB | 00198 | PRATT & WHITNEY CANADA CIE DIVPRATT& WHITNEY CANADA CORP. |
| 202444CLASSB | 77445 | UNITED TECHNOLOGIES CORPORATIONDBA PRATT WHITNEY-SPARE PARTS |
Technical Data | NSN 2810-00-338-1108
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SPHERICAL END |
| HEAD DIAMETER | 0.940 INCHES NOMINAL |
| SHANK UNTHREADED HOLE DIAMETER | 0.099 INCHES NOMINAL |
| CONCENTRIC HOLE DIAMETER | 0.450 INCHES NOMINAL |
| OVERALL LENGTH | 1.100 INCHES NOMINAL |
| FLANGE DIAMETER | 1.320 INCHES NOMINAL |
| FLANGE THICKNESS | 0.150 INCHES NOMINAL |
| BODY DIAMETER | 0.945 INCHES MINIMUM AND 0.946 INCHES MAXIMUM |
| SPHERICAL RADIUS | 2.790 INCHES NOMINAL |
| END TO FLANGE DISTANCE | 0.262 INCHES NOMINAL |
| CONCENTRIC HOLE LENGTH | 0.950 INCHES NOMINAL |
| FSC APPLICATION DATA | ACFT ENG R2800 |
