Part Details | GROOVE PULLEY
3020-00-032-1734 A pulley with one or more grooved faces or rims of the same diameter. For pulleys encased in a shell or frame, see BLOCK, TACKLE. For items specifically designed for aviation, see PULLEY(1), GROOVE, AVIATION.
Alternate Parts: 178956, 3020-00-032-1734, 00-032-1734, 3020000321734, 000321734
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 30 | OCT 28, 1972 | 00-032-1734 | 08109 ( PULLEY, GROOVE ) |

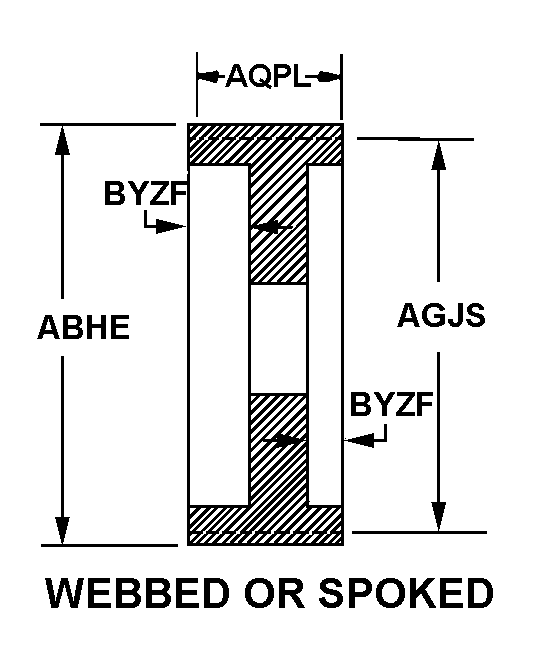

REFERENCE DRAWINGS & PICTURES
WEBBED OR SPOKED
Cross Reference | NSN 3020-00-032-1734
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 178956 | 71791 | CURTISS-WRIGHT CONTROLS, INC.DBA CURTISS WRIGHT |
Technical Data | NSN 3020-00-032-1734
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | WEBBED OR SPOKED |
| OUTSIDE DIAMETER | 5.310 INCHES NOMINAL |
| FACE WIDTH | 2.920 INCHES NOMINAL |
| DISTANCE FROM OUTSIDE FLANGE/RIM TO HUB END AND LOCATION | AHH0.600 INCHES NOMINAL |
| DESIGN FORM | WEBBED |
| WEB/SPOKE RELATIONSHIP TO FACE CENTERLINE | NOT OFFSET |
| LIGHTENING HOLE | NOT INCLUDED |
| INTEGRAL COOLING VANE | NOT INCLUDED |
| MATERIAL AND LOCATION | B$HSTB000AAB |
| GROOVE SHAPE | U |
| GROOVE QUANTITY | 1 |
| GROOVE DEPTH | 0.655 INCHES NOMINAL |
| GROOVE WIDTH | 0.760 INCHES NOMINAL |
| GROOVE RADIUS | 0.380 INCHES NOMINAL |
| BORE FEATURE | INCLUDED |
| BEARINGS | NOT INCLUDED |
| BORE TYPE | STRAIGHT |
| BORE DIAMETER | 2.420 INCHES NOMINAL |
| BORE LENGTH | 2.920 INCHES NOMINAL |
| COUNTERBORE FEATURE | INCLUDED |
| COUNTERBORE LOCATION | BOTH ENDS |
| COUNTERBORE DIAMETER | 2.677 INCHES NOMINAL |
| COUNTERBORE DEPTH | 0.600 INCHES NOMINAL |
| KEYING FACILITY | NOT INCLUDED |
| SPLIT HUB FEATURE | NOT INCLUDED |
