Part Details | FORK LIFT TRUCK
3930-00-469-2039 A self-propelled, wheeled vehicle, equipped with power driven front or side loading fork, type elevating unit(s). The elevating unit(s) may extend and retract to provide a reaching capability. It is primarily used for lifting, transporting, and stacking. For nonself-propelled, wheeled vehicles equipped with either manual or power driven elevating unit(s), see ELEVATOR, PORTABLE and TRUCK, LIFT, HAND. Excludes TRUCK, LIFT, PLATFORM.
Alternate Parts: WRMME3930565, WRMME3930-565, 3930-00-469-2039, 00-469-2039, 3930004692039, 004692039
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 39 | JUN 07, 1974 | 00-469-2039 | 03197 ( TRUCK, LIFT, FORK ) |

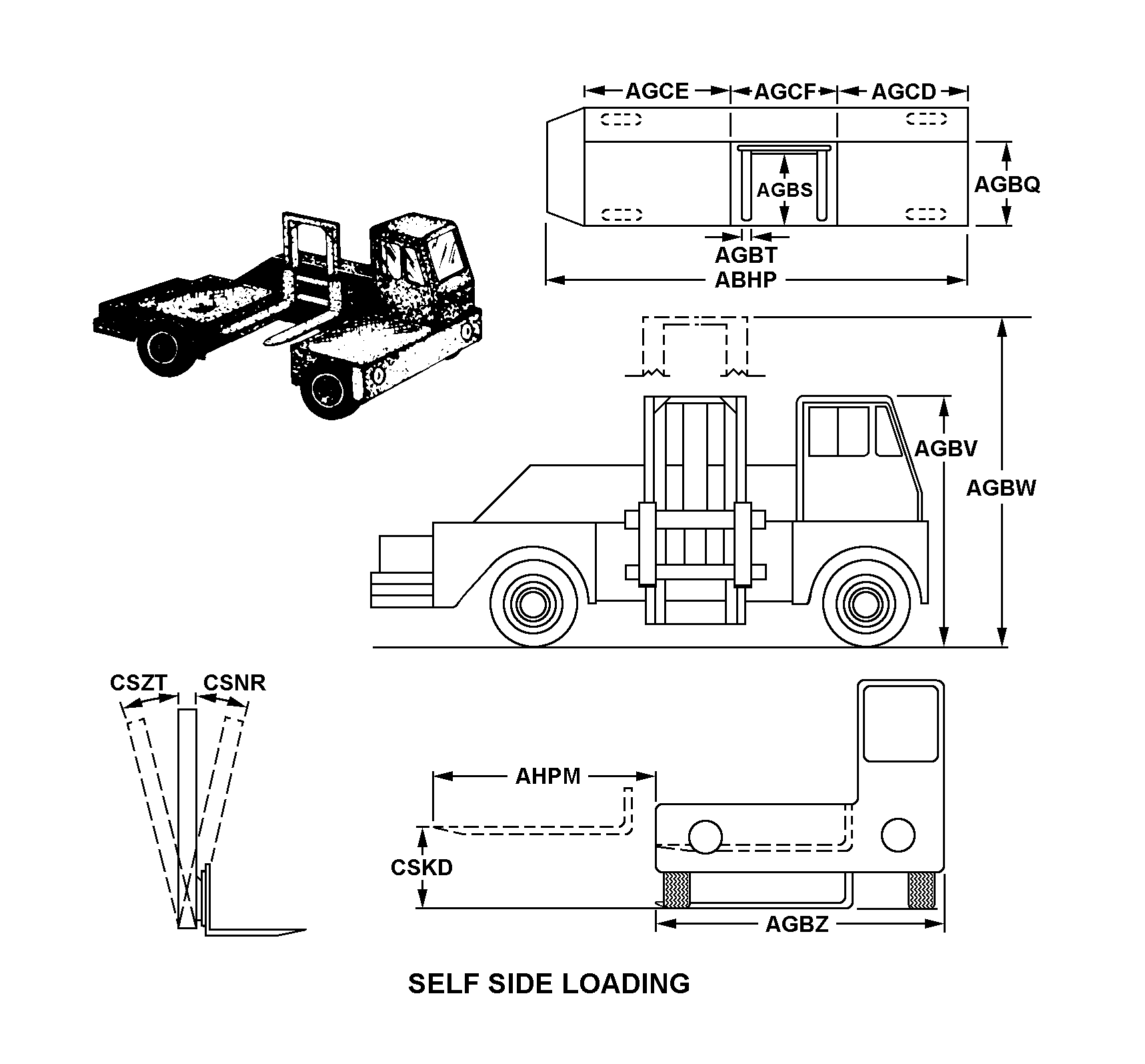

REFERENCE DRAWINGS & PICTURES
SELF SIDE LOADING
Cross Reference | NSN 3930-00-469-2039
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| WRMME3930-565 | 98752 | WARNER ROBINS AIR LOGISTICS CENTER |
Technical Data | NSN 3930-00-469-2039
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SELF SIDE LOADING |
| FORK LENGTH | 40.000 INCHES NOMINAL |
| FORK WIDTH | 5.000 INCHES NOMINAL |
| OVERALL WIDTH WITH FORKS RETRACTED | 75.000 INCHES NOMINAL |
| LIFT HEIGHT OF FORKS | 240.000 INCHES MAXIMUM |
| BOOM FORWARD TILT ANGLE | 2.0 DEGREES MAXIMUM |
| BOOM BACKWARD TILT ANGLE | 7.0 DEGREES MAXIMUM |
| PRIME MOVER TYPE | ELECTRIC MOTOR |
| MAXIMUM LOAD RATING | 6000.000 POUNDS |
| LIFT MECHANISM TYPE | HYDRAULIC |
| LIFT ACTUATION METHOD | POWERED |
| FORK LOAD CENTER DISTANCE | 24.000 INCHES MAXIMUM |
| FORK SPREAD DISTANCE | 20.000 INCHES MINIMUM AND 46.000 INCHES MAXIMUM |
| STORAGE AISLE MINIMUM WIDTH | 92.000 INCHES |
