Part Details | FORK LIFT TRUCK
3930-00-501-7242 A self-propelled, wheeled vehicle, equipped with power driven front or side loading fork, type elevating unit(s). The elevating unit(s) may extend and retract to provide a reaching capability. It is primarily used for lifting, transporting, and stacking. For nonself-propelled, wheeled vehicles equipped with either manual or power driven elevating unit(s), see ELEVATOR, PORTABLE and TRUCK, LIFT, HAND. Excludes TRUCK, LIFT, PLATFORM.
Alternate Parts: CSM 10, W2T110L869451, W2T110L8694-51, 3930-00-501-7242, 00-501-7242, 3930005017242, 005017242
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 39 | JUL 09, 1974 | 00-501-7242 | 03197 ( TRUCK, LIFT, FORK ) |
REFERENCE DRAWINGS & PICTURES

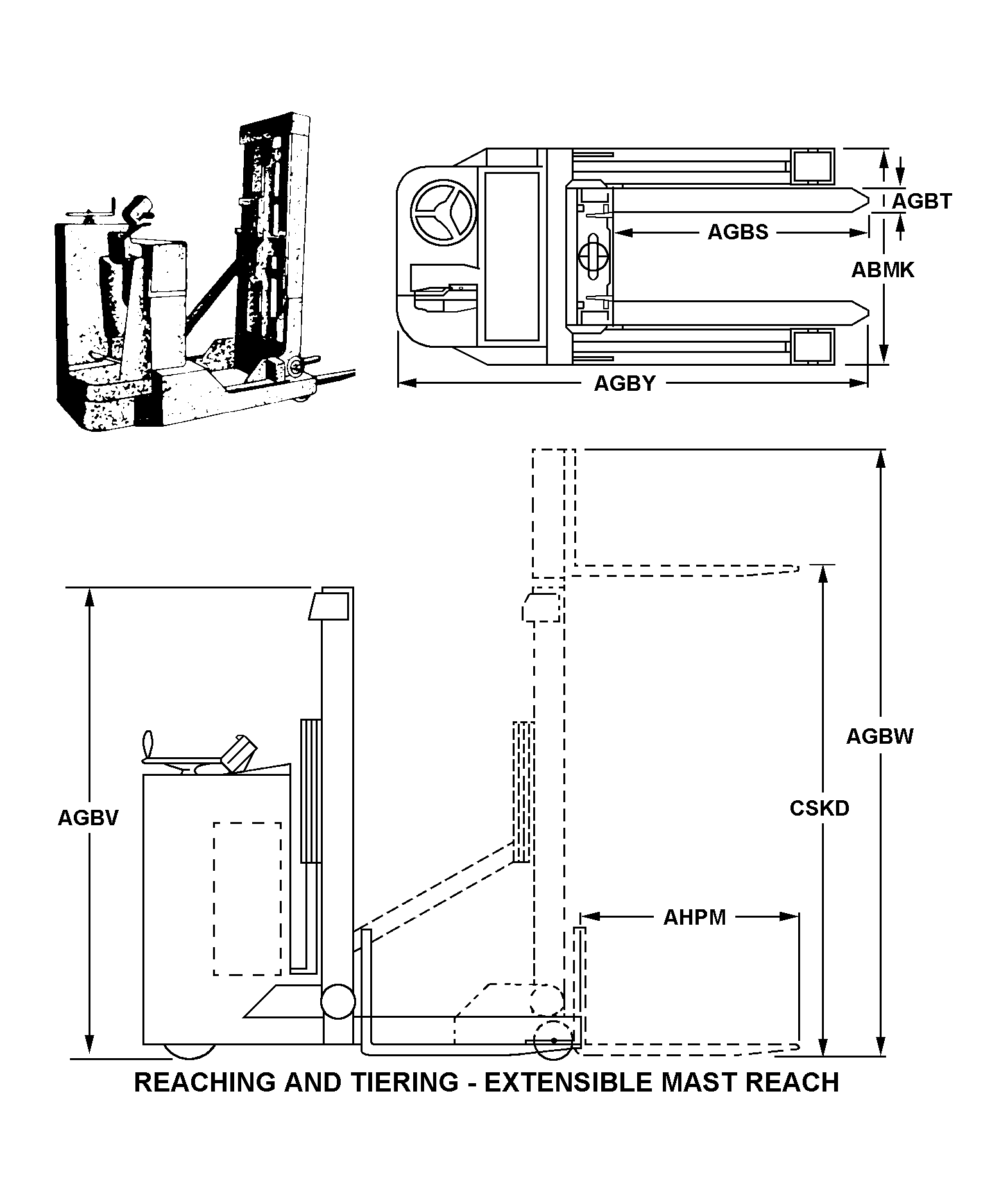

REACHING AND TIERING-EXTENSIBLE MAST REACH
Cross Reference | NSN 3930-00-501-7242
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| CSM 10 | 89749 | CLARK MATERIAL HANDLING COMPANY |
| W2T110L8694-51 | 97381 | CROWN CONTROLS CORP |
Technical Data | NSN 3930-00-501-7242
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | REACHING AND TIERING-EXTENSIBLE MAST REACH |
| OVERALL LENGTH | 38.500 INCHES NOMINAL |
| OVERALL WIDTH | 60.500 INCHES NOMINAL |
| FORK LENGTH | 30.000 INCHES NOMINAL |
| FORK WIDTH | 1.500 INCHES NOMINAL |
| OVERALL HEIGHT WITH FORKS IN LOWEST POSITION | 76.500 INCHES NOMINAL |
| OVERALL HEIGHT WITH FORKS IN HIGHEST POSITION | 126.000 INCHES NOMINAL |
| LIFT HEIGHT OF FORKS | 110.000 INCHES MAXIMUM |
| PRIME MOVER TYPE | ELECTRIC MOTOR |
| MAXIMUM LOAD RATING | 2000.000 POUNDS |
