Part Details | SHACKLE
4030-01-220-0628 An open or closed link of various shapes with extended legs. Each leg has a transverse hole to accommodate a pin, bolt, or the like, which may or may not be furnished. Excludes clevis (as modified).
Alternate Parts: 554652, 55465-2, LE14800140002, LE148-0014-0002, 4030-01-220-0628, 01-220-0628, 4030012200628, 012200628
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 40 | NOV 08, 1985 | 01-220-0628 | 11074 ( SHACKLE ) |
REFERENCE DRAWINGS & PICTURES

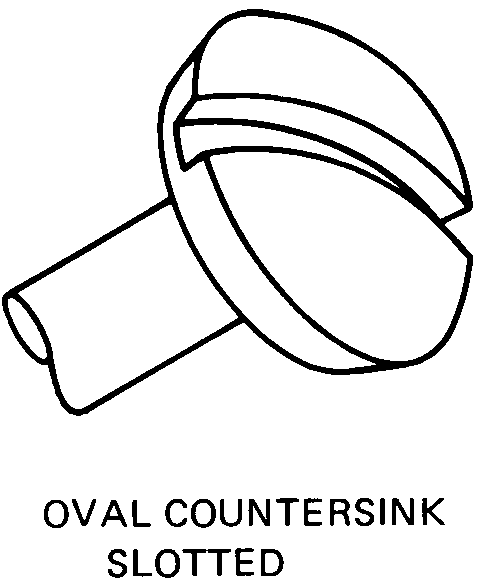

OVAL COUNTERSINK SLOTTED
ANCHOR
Cross Reference | NSN 4030-01-220-0628
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 55465-2 | 84256 | AVIBANK MFG., INC. |
| LE148-0014-0002 | 43999 | BOEING COMPANY, THEDBA BOEING |
Technical Data | NSN 4030-01-220-0628
| Characteristic | Specifications |
|---|---|
| MATERIAL | STEEL |
| STYLE DESIGNATOR | ANCHOR |
| OPENING WIDTH | 0.750 INCHES MINIMUM AND 0.780 INCHES MAXIMUM |
| INSIDE LENGTH | 1.190 INCHES MINIMUM AND 1.220 INCHES MAXIMUM |
| MATERIAL DIAMETER | 0.190 INCHES MINIMUM AND 0.220 INCHES MAXIMUM |
| BREAKING STRENGTH | 300.0 POUNDS NOMINAL |
| CLOSURE HEAD STYLE | OVAL COUNTERSINK SLOTTED |
| SPECIAL FEATURES | ZINC PLATE PER ASTM-B633,TYPE 2,SC 4,EXCEPT CRES PARTS TO BE PASSIVATED PER QQ-P-35; HAS QUICK RELEASE PIN 0.3720MIN,0.3735MAX IN. DIA |
| END ITEM IDENTIFICATION | B-1B ACFT |
