Part Details | PISTON PIN
4310-00-277-3455 A cylindrically-shaped metal item, usually tubular, designed to form a pivoting connection between the piston and connecting rod of an internal combustion engine, compressor and like items. May include oil sealing or pin retaining plugs. Excludes BUSHING, SLEEVE; PIN, GROOVED, HEADLESS; PIN, STRAIGHT, HEADLESS; and PIN, HOLLOW.
Alternate Parts: 110967PC88, 110957PC88, 110953PC88, 110952PC88, PC88100, PC88-100, 110967PC88, 110957PC88, 110953PC88, 110952PC88, PC88100, PC88-100, 589N, 244N, HL4043PC88, HL4042PC88, 110957PC88, 110953PC88, 110952PC88, PC88100, PC88-100, HL6033PC90, HL6032PC90, HL6021PC90, HL6017PC90, HL6016PC90, HL5830PC47, HL5829PC47, HL5814PC47, HL5812PC47, HL5811PC47, HL4799PC47, HL4798PC47, HL4784PC47, 589N, HL4782PC47, HL4781PC47, 244N, HL4057PC88, HL4056PC88, 110967PC88, HL4047PC88, 4310-00-277-3455, 00-277-3455, 4310002773455, 002773455
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 43 | JAN 01, 1961 | 00-277-3455 | 16414 ( PIN, PISTON ) |
REFERENCE DRAWINGS & PICTURES

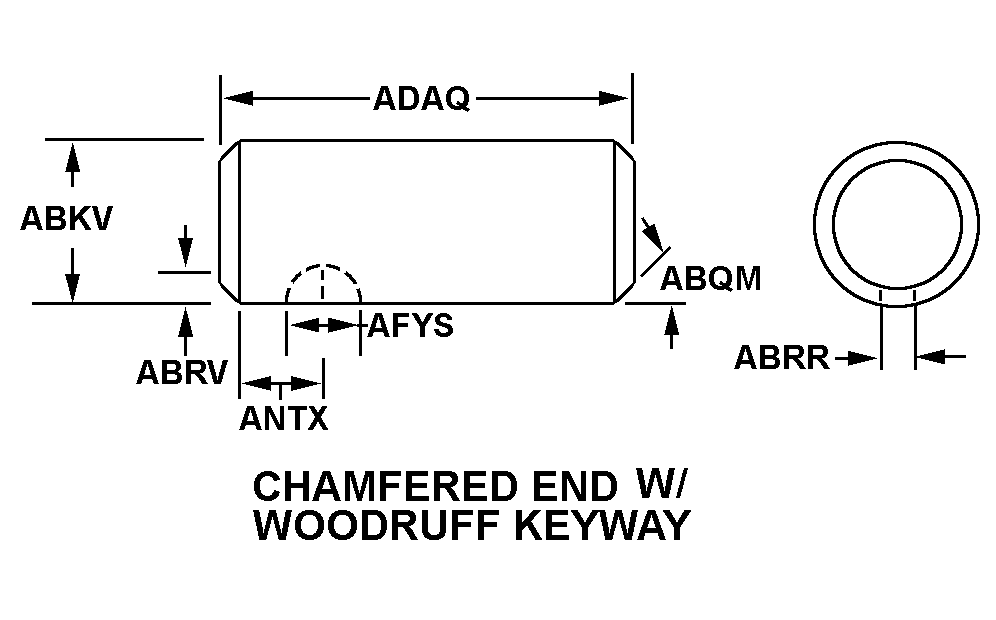

CHAMFERED END W/WOODRUFF KEYWAY
ONE HOLE THRU ONE SIDE OF BORE
STRAIGHT-THRU BORE
Cross Reference | NSN 4310-00-277-3455
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 110967PC88 | 93232 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| 110957PC88 | 93232 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| 110953PC88 | 93232 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| 110952PC88 | 93232 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| PC88-100 | 93232 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| 110967PC88 | 0AT62 | DRESSER-RAND COMPANYDBA RECIPROCATING PRODUCTS DIV |
| 110957PC88 | 0AT62 | DRESSER-RAND COMPANYDBA RECIPROCATING PRODUCTS DIV |
| 110953PC88 | 0AT62 | DRESSER-RAND COMPANYDBA RECIPROCATING PRODUCTS DIV |
| 110952PC88 | 0AT62 | DRESSER-RAND COMPANYDBA RECIPROCATING PRODUCTS DIV |
| PC88-100 | 0AT62 | DRESSER-RAND COMPANYDBA RECIPROCATING PRODUCTS DIV |
| 589N | 0AT62 | DRESSER-RAND COMPANYDBA RECIPROCATING PRODUCTS DIV |
| 244N | 0AT62 | DRESSER-RAND COMPANYDBA RECIPROCATING PRODUCTS DIV |
| HL4043PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4042PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| 110957PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| 110953PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| 110952PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| PC88-100 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL6033PC90 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL6032PC90 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL6021PC90 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL6017PC90 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL6016PC90 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL5830PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL5829PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL5814PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL5812PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL5811PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4799PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4798PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4784PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| 589N | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4782PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4781PC47 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| 244N | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4057PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4056PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| 110967PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| HL4047PC88 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
Technical Data | NSN 4310-00-277-3455
| Characteristic | Specifications |
|---|---|
| METALLIC HARDNESS RATING | 45.0 MINIMUM ROCKWELL C AND 55.0 MAXIMUM ROCKWELL C |
| MATERIAL | STEEL |
| MATERIAL DOCUMENT AND CLASSIFICATION | MIL-S-890, CLASS AC MIL SPEC SINGLE MATERIAL RESPONSE |
| CASEHARDENING INDICATOR | CASEHARDENED |
| BODY STYLE | C CHAMFERED END W/WOODRUFF KEYWAY |
| OUTSIDE DIAMETER | 1.43720 INCHES MINIMUM AND 1.43740 INCHES MAXIMUM |
| KEYWAY WIDTH | 0.187 INCHES NOMINAL |
| KEYWAY DEPTH | 0.218 INCHES NOMINAL |
| BODY LENGTH | 4.3750 INCHES NOMINAL |
| DISTANCE FROM END TO KEYWAY CENTER | 0.563 INCHES NOMINAL |
| END CHAMFER ANGLE IN DEG | 45.0 |
| BORE STYLE | STRAIGHT-THRU BORE |
| BORE DIAMETER | 0.7500 INCHES NOMINAL |
| HOLE ARRANGEMENT STYLE | ONE HOLE THRU ONE SIDE OF BORE |
| HOLE DIAMETER | 0.3125 INCHES NOMINAL |
| HOLE DEPTH | 0.3437 INCHES NOMINAL |
| DISTANCE FROM CENTERLINE OF HOLE TO END OF PIN | 0.562 INCHES NOMINAL |
| FSC APPLICATION DATA | AIR COMPRESSOR |
