Part Details | SPECIAL SHAPED PUMP DIAPHRAGM
4310-00-983-2818 An item constructed of one or more layers of thin flexible material, either laminated or separated. It is designed to form a tight seal between the openings of a pump and to transmit pressure inducted motion either directly or through a mechanical linkage. The item may contain bolt holes and/or a center hole. Excludes DIAPHRAGM, VALVE, SPECIAL SHAPED.
Alternate Parts: 313658, 3-13-658, 000003013692, 000003-013-692, DPH00034, DPH26, 4310-00-983-2818, 00-983-2818, 4310009832818, 009832818
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 43 | JAN 01, 1963 | 00-983-2818 | 36011 ( DIAPHRAGM, PUMP, SPECIAL SHAPED ) |

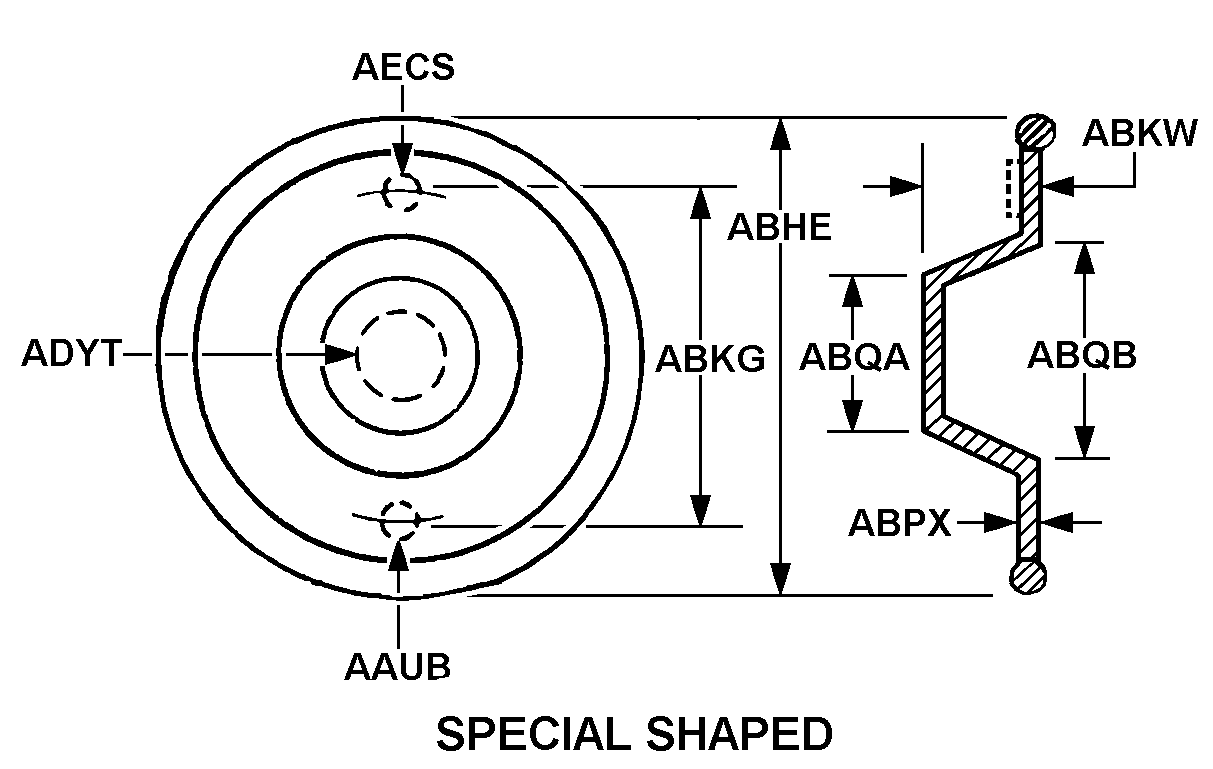

REFERENCE DRAWINGS & PICTURES
SPECIAL SHAPED
Cross Reference | NSN 4310-00-983-2818
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 3-13-658 | 38683 | DRESSER INDUSTRIES INCMASONEILAN NORTH AMERICAN OPNS |
| 000003-013-692 | 38683 | DRESSER INDUSTRIES INCMASONEILAN NORTH AMERICAN OPNS |
| DPH00034 | 59397 | ELKAY MFG CO |
| DPH26 | 93234 | WORTHINGTON COMPRESSORS INCAIR POWER AND CONSTRUCTION EQUIP DIV |
Technical Data | NSN 4310-00-983-2818
| Characteristic | Specifications |
|---|---|
| MATERIAL | RUBBER SYNTHETIC |
| STYLE DESIGNATOR | SPECIAL SHAPED |
| HOLE DIAMETER | 0.250 INCHES NOMINAL |
| OUTSIDE DIAMETER | 3.250 INCHES NOMINAL |
| BOLT CIRCLE DIAMETER | 2.875 INCHES NOMINAL |
| OVERALL HEIGHT | 0.120 INCHES NOMINAL |
| MATERIAL THICKNESS | 0.060 INCHES NOMINAL |
| TAPER MINOR DIAMETER | 0.812 INCHES NOMINAL |
| TAPER MAJOR DIAMETER | 1.625 INCHES NOMINAL |
| CENTER HOLE DIAMETER | 0.250 INCHES NOMINAL |
| BOLT HOLE QUANTITY | 6 |
