Part Details | FLUID PRESSURE LINE MULTIPLE CONNECTOR
4730-00-021-4947 A device of varying shapes with two or more connections to accommodate hydraulic or air passage(s) line end connections and/or a BOLT, FLUID PASSAGE(S).
Alternate Parts: 694034, 694034, 4730-00-021-4947, 00-021-4947, 4730000214947, 000214947
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 47 | JAN 01, 1961 | 00-021-4947 | 18682 ( CONNECTOR, MULTIPLE, FLUID PRESSURE LINE ) |
REFERENCE DRAWINGS & PICTURES

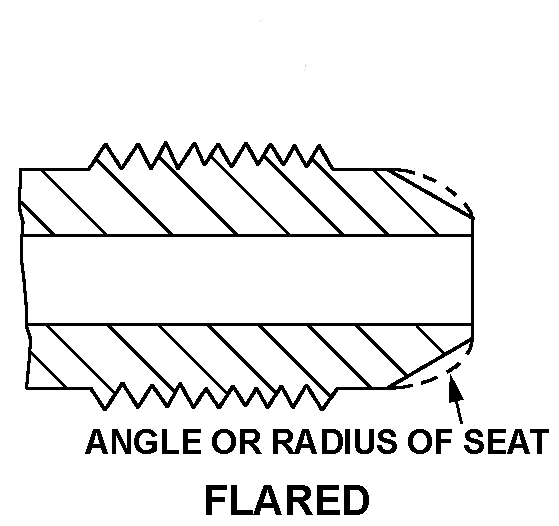

FLARED

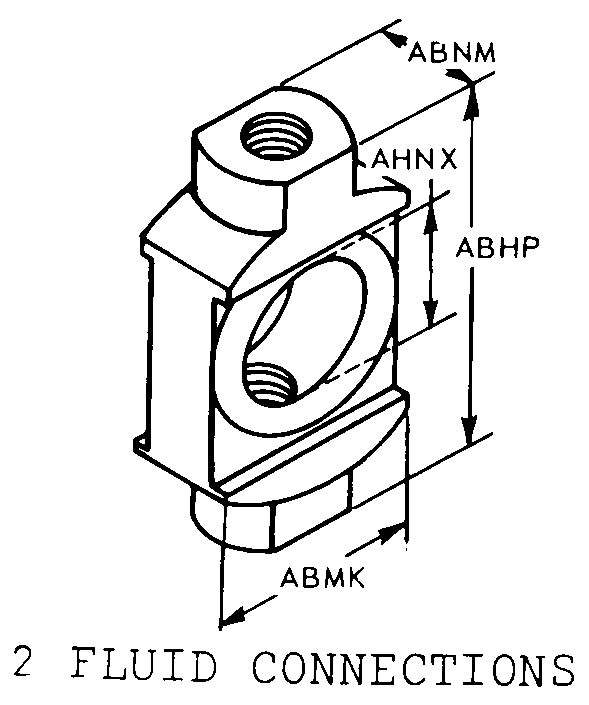

2 FLUID CONNECTIONS
Cross Reference | NSN 4730-00-021-4947
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 694034 | 72599 | ALLIEDSIGNAL INCDBA ALLIED-SIGNAL AEROSPACE CO |
| 694034 | 99193 | HONEYWELL INTERNATIONAL INC.DBA HONEYWELL |
Technical Data | NSN 4730-00-021-4947
| Characteristic | Specifications |
|---|---|
| MATERIAL | STEEL CORROSION RESISTING |
| STYLE DESIGNATOR | 2 FLUID CONNECTIONS |
| OVERALL LENGTH | 1.578 INCHES NOMINAL |
| OVERALL WIDTH | 2.250 INCHES NOMINAL |
| THICKNESS | 0.750 INCHES NOMINAL |
| BOLT HOLE DIAMETER | 0.438 INCHES NOMINAL |
| FLUID CONNECTION QUANTITY | 1 |
| CONNECTION STYLE | FLARED |
| FLUID CONVEYANCE TYPE AND SIZE FOR WHICH DESIGNED | 1/2 IN. NOM PIPE SIZE |
| THREAD PROVISION | THREADED |
| THREAD SIZE | 7/16 IN.-20 |
| SCREW THREAD SERIES DESIGNATOR | UNF |
| THREAD DIRECTION | RIGHT-HAND |
| SEAT | INCLUDED |
| SEAT ANGLE IN DEG | 37.0 |
| BOLT HOLE FLATS SERRATIONS | NOT PROVIDED |
| BOLT HOLE FLUID PASSAGE | PROVIDED |
