Part Details | TUBE FITTING INSERT
4730-00-025-1092 A flanged cylindrical metallic or nonmetallic item designed to be inserted into soft plastic tubing to accommodate the sleeve of compression type tube fittings.
Alternate Parts: CGAE1TS022D04B, CGAE1TS022-D-04B, MS150116, MS15011-6, MS15011PC6, 4730-00-025-1092, 00-025-1092, 4730000251092, 000251092
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 47 | JAN 01, 1961 | 00-025-1092 | 32691 ( INSERT, TUBE FITTING ) |

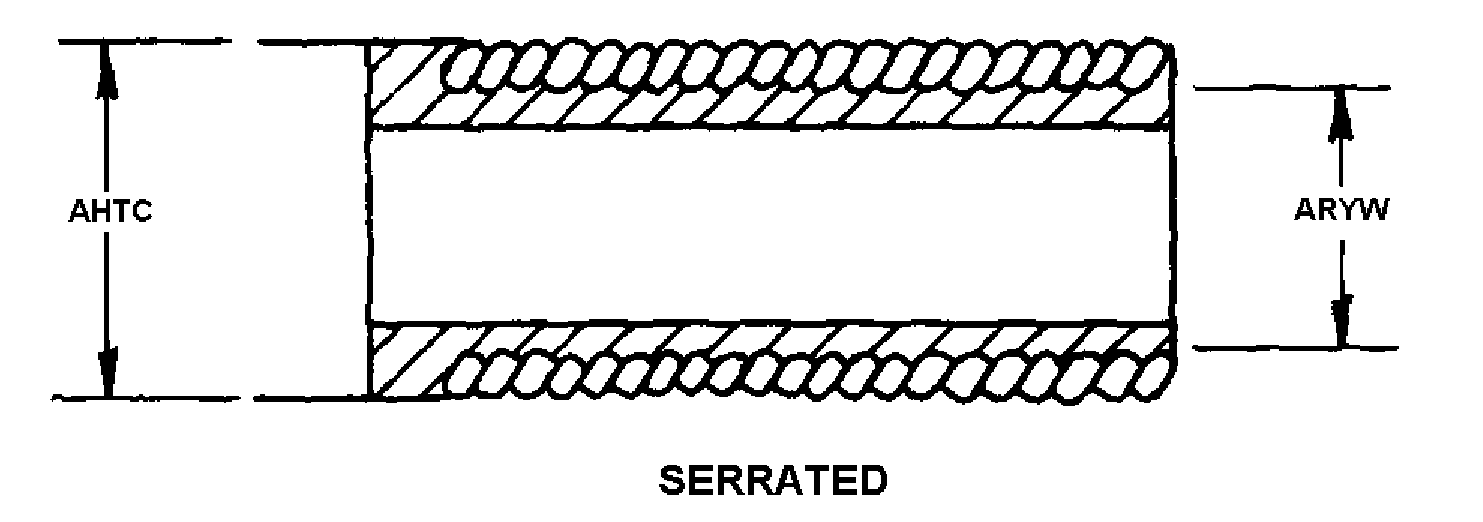

REFERENCE DRAWINGS & PICTURES
SERRATED
Cross Reference | NSN 4730-00-025-1092
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| CGAE1TS022-D-04B | 01701 | COMPRESSED GAS ASSN |
| MS15011-6 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
| MS15011PC6 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
Technical Data | NSN 4730-00-025-1092
| Characteristic | Specifications |
|---|---|
| MATERIAL | COPPER ALLOY |
| CASEHARDENING INDICATOR | NOT CASEHARDENED |
| TUBE INSIDE DIAMETER FOR WHICH DESIGNED | 0.250 INCHES NOMINAL |
| STYLE DESIGNATOR | SERRATED |
| FLANGE OUTSIDE DIAMETER | 0.500 INCHES NOMINAL |
| SLEEVE OUTSIDE DIAMETER | 0.344 INCHES NOMINAL |
