Part Details | TUBE-HOSE ADAPTER BODY
4730-00-025-1334 An incomplete fitting which, when installed is designed to join together in a straight line a tube and/or tube fitting to a hose and/or hose fitting. The item may have a complete connection on one end; the other end always requires an additional nut and/or sleeve to make a complete end connection.
Alternate Parts: CGAE1TS022D05B, CGAE1TS022-D05B, CGA E1, MS15011PC7, 4730-00-025-1334, 00-025-1334, 4730000251334, 000251334
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 47 | JAN 01, 1961 | 00-025-1334 | 32833 ( ADAPTER BODY, TUBE-HOSE ) |
REFERENCE DRAWINGS & PICTURES

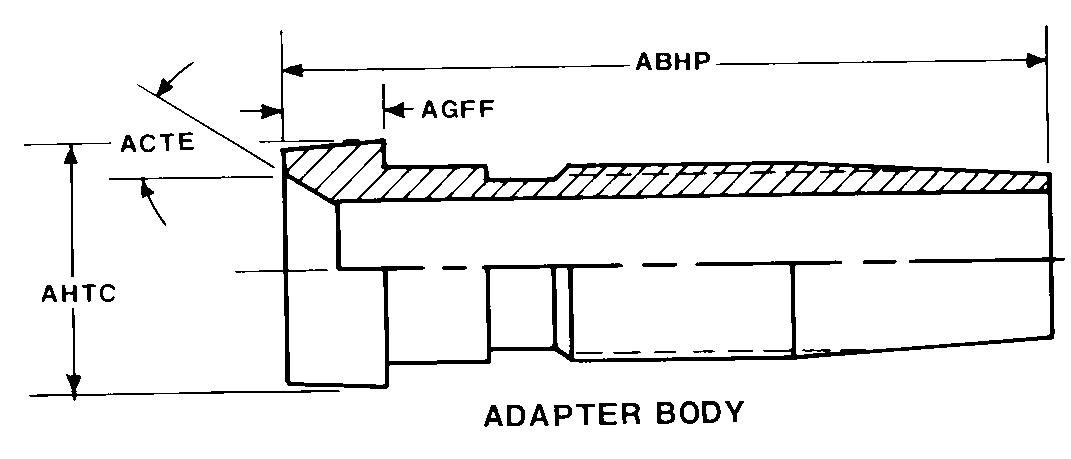

ADAPTER BODY
Cross Reference | NSN 4730-00-025-1334
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| CGAE1TS022-D05B | 01701 | COMPRESSED GAS ASSN |
| CGA E1 | 01701 | COMPRESSED GAS ASSN |
| MS15011PC7 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
Technical Data | NSN 4730-00-025-1334
| Characteristic | Specifications |
|---|---|
| MATERIAL | COPPER ALLOY |
| STYLE DESIGNATOR | ADAPTER BODY |
| OVERALL LENGTH | 1.656 INCHES NOMINAL |
| FLANGE WIDTH | 0.125 INCHES NOMINAL |
| FLANGE OUTSIDE DIAMETER | 0.498 INCHES NOMINAL |
| FIRST END SEAT ANGLE IN DEG | 37.0 |
| TUBE OUTSIDE DIAMETER FOR WHICH DESIGNED | 0.430 INCHES NOMINAL |
| END ITEM IDENTIFICATION | POSEIDON SUBMARINE/NAVY STRATEGIC WEAPON SYSTEM |
