Part Details | TUBE COUPLING NUT
4730-00-026-6419 An internally threaded nut which has either an internal seat or shoulder and/or is designed to be used with a ferrule, to mate with the seat of an externally threaded tube fitting to form a leakproof connection. Excludes NUT (1), TUBE COUPLING, REDUCING; and NUT (1), UNION.
Alternate Parts: 265125PC52, 265125, 4730-00-026-6419, 00-026-6419, 4730000266419, 000266419
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 47 | JAN 01, 1963 | 00-026-6419 | 03859 ( NUT, TUBE COUPLING ) |
REFERENCE DRAWINGS & PICTURES

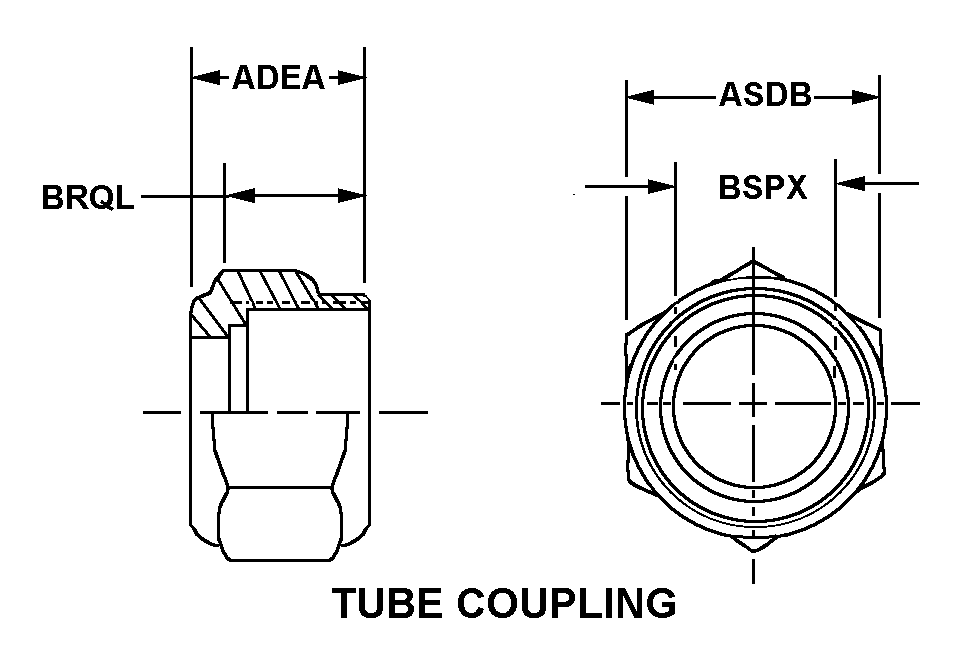

TUBE COUPLING
Cross Reference | NSN 4730-00-026-6419
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 265125PC52 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
| 265125 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
Technical Data | NSN 4730-00-026-6419
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNF |
| NOMINAL THREAD SIZE | 0.750 INCHES |
| THREAD QUANTITY PER INCH | 12 |
| THREAD CLASS | 2B |
| NUT STYLE | TUBE COUPLING |
| NUT HEIGHT | 0.821 INCHES NOMINAL |
| WIDTH ACROSS FLATS | 1.375 INCHES NOMINAL |
| FABRICATION METHOD | MACHINED |
| NOMINAL TUBE OUTSIDE DIAMETER | 0.500 INCHES |
