Part Details | SELF-OPENING THREADING DIE HEAD
5136-00-251-1532 A mechanical device designed for positioning and holding CHASERS, THREAD CUTTING in power-operated machines during external threading operations. It may be stationary or rotating, have a hollow or solid shank and be equipped with an adjustable trip or stop to regulate the length of thread. May contain CHASERS, THREAD CUTTING.
Alternate Parts: MILD4562, MIL-D-4562, 5136-00-251-1532, 00-251-1532, 5136002511532, 002511532
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 51 | JAN 01, 1963 | 00-251-1532 | 07525 ( DIE HEAD, THREADING, SELF-OPENING ) |
REFERENCE DRAWINGS & PICTURES

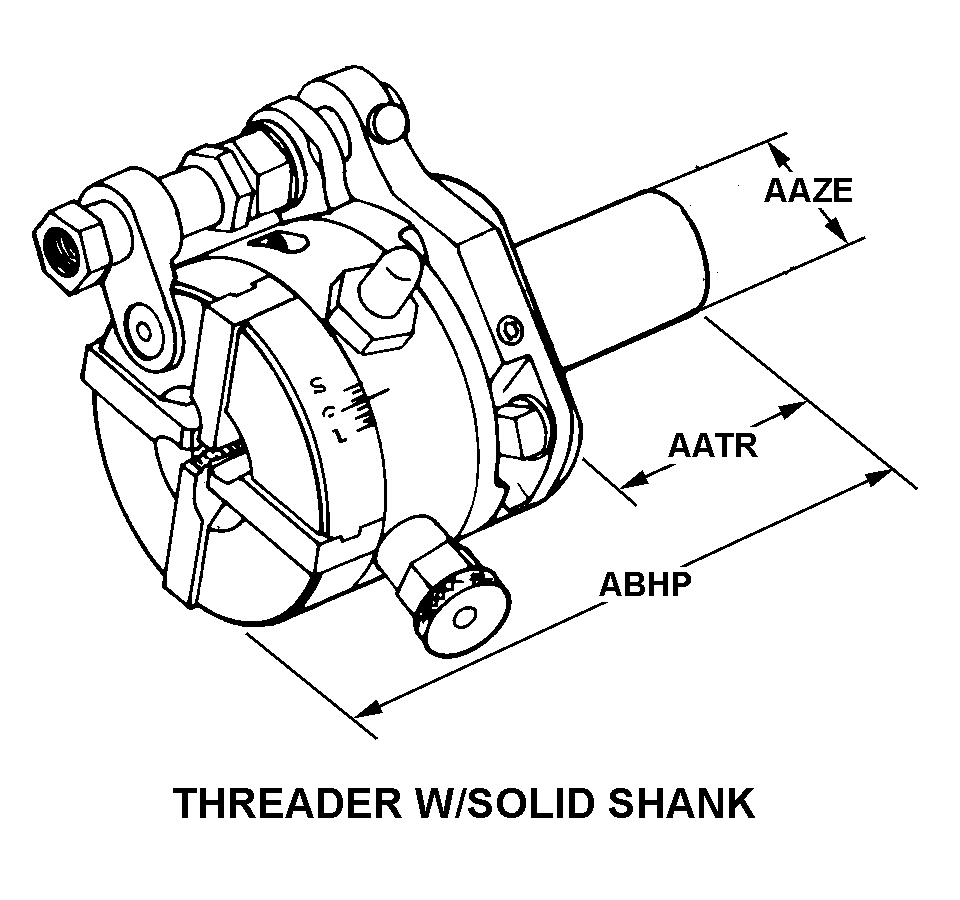

THREADER W/SOLID SHANK
Cross Reference | NSN 5136-00-251-1532
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| MIL-D-4562 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
Technical Data | NSN 5136-00-251-1532
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | A THREADER W/SOLID SHANK |
| SHANK LENGTH | 2.500 INCHES NOMINAL |
| SHANK DIAMETER | 1.000 INCHES NOMINAL |
| OVERALL LENGTH | 4.562 INCHES NOMINAL |
| SHANK BORE DIAMETER | 0.625 INCHES NOMINAL |
| MATERIAL AND LOCATION | TOOL STEEL OVERALL |
| SEGMENT QUANTITY | 4 |
| SPECIAL FEATURES | 0.125 TO 0.562 IN. STRAIGHT THD DIA RANGE,0.062 TO 0.250 IN. NOM PIPE SIZE,W/O CHASERS |
| DEPARTURE FROM CITED DOCUMENT | PARAGRAPHS 3.1,3.2.2 THRU 3.2.4,3.2.9 THRU 3.2.12 AND 4 |
