Part Details | THREAD RESTORER
5136-00-595-9278 A hand tool for straightening damaged external screw threads, by a rolling action. See also CHASER, THREAD, HAND and FILE, THREAD RESTORER. Excludes DIE, RETHREADING.
Alternate Parts: 5136005959278, 5136-00-595-9278, TR20C, 47003194445REVBPC13, 4700-3194445REVBPC13, 2624918, DT2661, 1757101, 1JD2950SUB7PC13, 5136-00-595-9278, 00-595-9278, 5136005959278, 005959278
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 51 | JAN 01, 1963 | 00-595-9278 | 17031 ( RESTORER, THREAD ) |
REFERENCE DRAWINGS & PICTURES

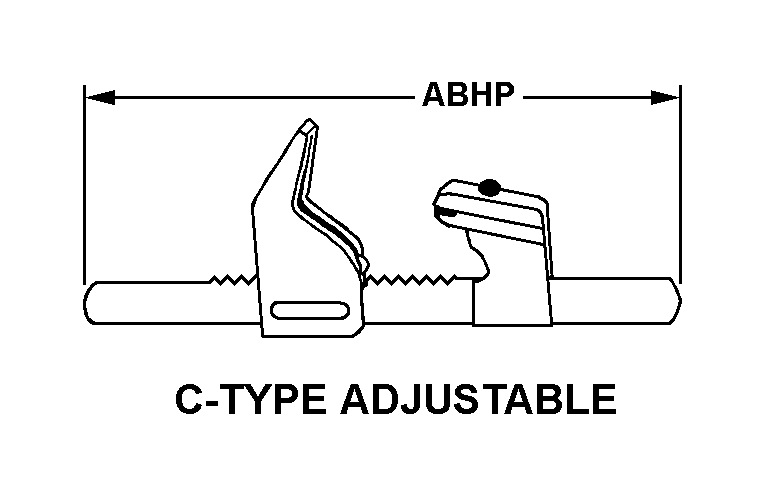

C-TYPE ADJUSTABLE
Cross Reference | NSN 5136-00-595-9278
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 5136-00-595-9278 | 80244 | GENERAL SERVICES ADMINISTRATIONFEDERAL SUPPLY SERVICE |
| TR20C | 55719 | IDSC HOLDINGS LLCDBA SNAP-ON INDUSTRIAL |
| 4700-3194445REVBPC13 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| 2624918 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| DT2661 | 43325 | NEW BRITAIN MACHINEDIV OF LITTON INDUSTRIAL |
| 1757101 | 79500 | WESTINGHOUSE ELECTRIC CORP |
| 1JD2950SUB7PC13 | 79500 | WESTINGHOUSE ELECTRIC CORP |
Technical Data | NSN 5136-00-595-9278
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | C-TYPE ADJUSTABLE |
| OVERALL LENGTH | 16.000 INCHES NOMINAL |
| MATERIAL AND LOCATION | STEEL OVERALL |
| BLADE TYPE | FINE AND COARSE |
| THREAD DIAMETER RANGE ACCOMMODATED | +0.250 TO +5.750 INCHES |
| SPECIAL FEATURES | SUPPLIED WITH 9 THREAD CHASERS FOR THREAD PITCH 4 & 5; 6 & 7; 8 & 9; 8R & 10R; 10 & 11; 11-1/2 & 12; 13 & 14; 16 & 18; 20 & 24; 1/2 TO 5-3/4 IN. DIA BOLT THREAD CAPACITY AND 1/4 TO 4 IN. PIPE CAPACITY |
