Part Details | THREAD PLUG GAGING MEMBER
5220-00-406-9621 An accurately finished element of a gage which is used for the dimensional control of a specified internal thread.
Alternate Parts: 601202575, 601-202575, 5220-00-406-9621, 00-406-9621, 5220004069621, 004069621
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 52 | APR 24, 1970 | 00-406-9621 | 17656 ( GAGING MEMBER, PLUG, THREAD ) |
REFERENCE DRAWINGS & PICTURES

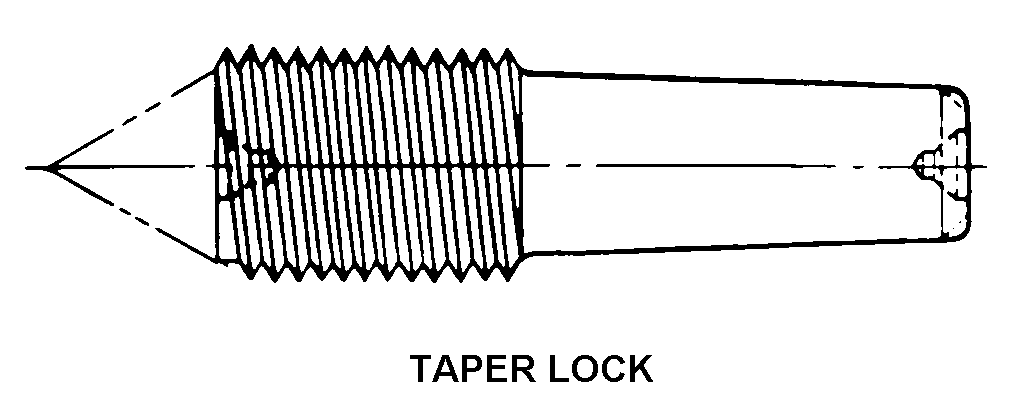

TAPER LOCK
Cross Reference | NSN 5220-00-406-9621
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 601-202575 | 18056 | DOALL BALTIMORE COMPANY |
Technical Data | NSN 5220-00-406-9621
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | TAPER LOCK |
| GAGE TYPE | NOT GO |
| NOMINAL THREAD DIAMETER | 0.7500 INCHES |
| THREAD TYPE | SINGLE |
| SCREW THREAD QUANTITY PER INCH | 10.0 |
| SCREW THREAD SERIES DESIGNATOR | UNC |
| THREAD DIRECTION | RIGHT-HAND |
| THREAD STAMPED PITCH DIAMETER | 0.6896 INCHES NOMINAL |
| THREAD DESIGN PITCH DIAMETER | 0.6895 INCHES NOMINAL |
| PITCH DIAMETER TOLERANCE | -0.00030 TO +0.00000 INCHES |
| TAPERED THREADS | NOT INCLUDED |
| THREAD MAJOR DIAMETER TRUNCATION FEATURE | NOT INCLUDED |
