Part Details | THREAD PLUG GAGING MEMBER
5220-01-085-8516 An accurately finished element of a gage which is used for the dimensional control of a specified internal thread.
Alternate Parts: 7551296, 5220-01-085-8516, 01-085-8516, 5220010858516, 010858516
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 52 | NOV 18, 1979 | 01-085-8516 | 17656 ( GAGING MEMBER, PLUG, THREAD ) |
REFERENCE DRAWINGS & PICTURES

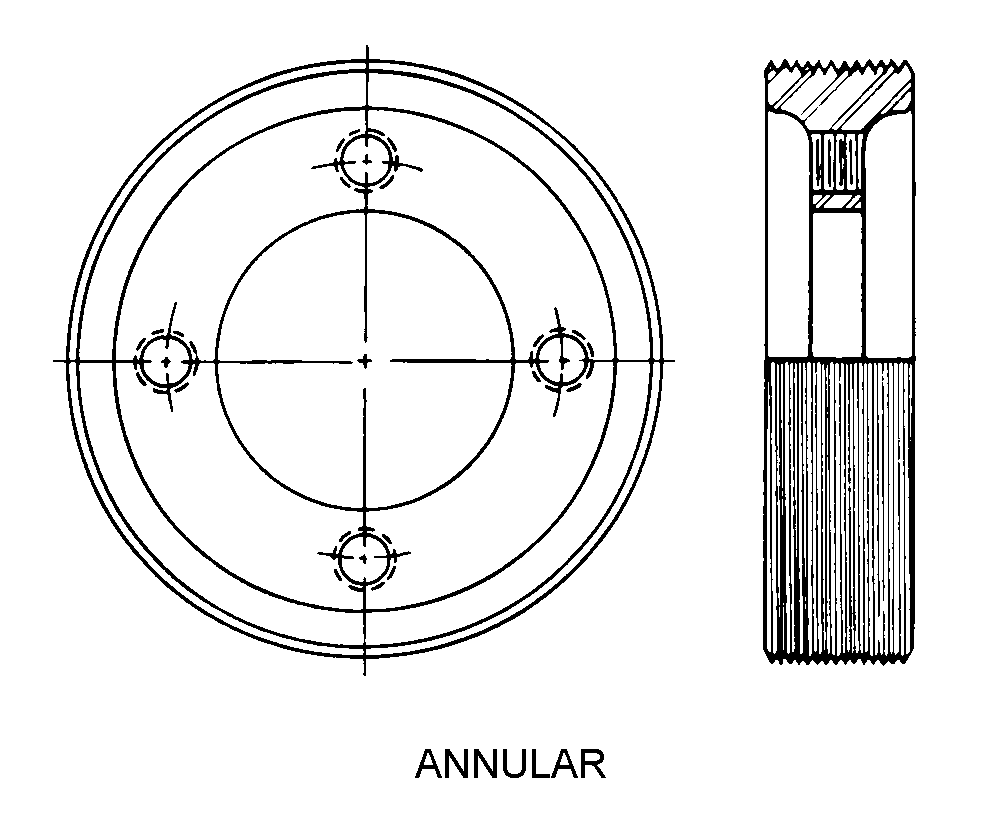

ANNULAR
Cross Reference | NSN 5220-01-085-8516
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 7551296 | 19204 | ARMY, UNITED STATES DEPARTMENT OFTHE |
Technical Data | NSN 5220-01-085-8516
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | ANNULAR |
| GAGE TYPE | THREAD SETTING |
| THREAD GAGE TYPE FOR WHICH DESIGNED | COMBINATION GO NOT GO |
| NOMINAL THREAD DIAMETER | 0.3120 INCHES |
| THREAD TYPE | SINGLE |
| SCREW THREAD QUANTITY PER INCH | 16.0 |
| SCREW THREAD SERIES DESIGNATOR | UNF |
| THREAD DIRECTION | RIGHT-HAND |
| THREAD STAMPED PITCH DIAMETER | 0.7094 INCHES MINIMUM AND 0.7159 INCHES MAXIMUM |
| THREAD DESIGN PITCH DIAMETER | 0.7094 INCHES MINIMUM AND 0.7159 INCHES MAXIMUM |
| TAPERED THREADS | NOT INCLUDED |
| THREAD MAJOR DIAMETER TRUNCATION FEATURE | NOT INCLUDED |
