Part Details | SNAPSLIDE FASTENER STUD
5325-00-133-4602 An item which is used in conjunction with FASTENER, SNAPSLIDE. It secures the latch when mated with the notched rest of the latch.
Alternate Parts: 11932852, 1193-2852, 2S1075187, 2S1-075-187, 5325-00-133-4602, 00-133-4602, 5325001334602, 001334602
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 08, 1969 | 00-133-4602 | 17531 ( STUD, SNAPSLIDE FASTENER ) |

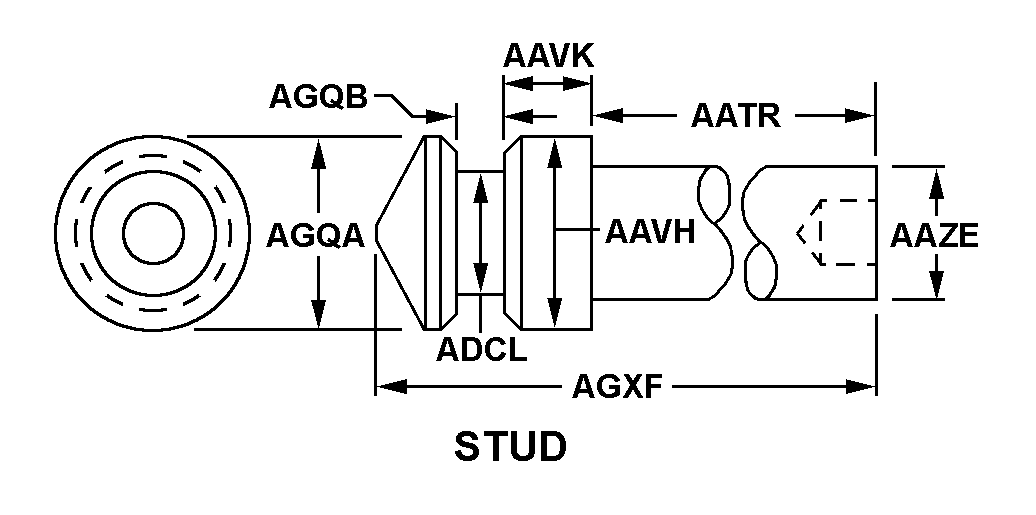

REFERENCE DRAWINGS & PICTURES
STUD
Cross Reference | NSN 5325-00-133-4602
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1193-2852 | 72314 | BAE SYSTEMS INFORMATION ANDELECTRONIC SYSTEMS INTEGRATION I |
| 2S1-075-187 | 80812 | DARBY PRODUCTS OF STEEL PLATE CORP |
Technical Data | NSN 5325-00-133-4602
| Characteristic | Specifications |
|---|---|
| SNAPSLIDE STUD STYLE | STUD |
| SHANK LENGTH | 0.187 INCHES NOMINAL |
| SHOULDER DIAMETER | 0.312 INCHES NOMINAL |
| SHOULDER LENGTH | 0.075 INCHES NOMINAL |
| SHANK DIAMETER | 0.162 INCHES MINIMUM AND 0.166 INCHES MAXIMUM |
| NECK DIAMETER | 0.187 INCHES NOMINAL |
| LARGEST DIAMETER | 0.312 INCHES NOMINAL |
| NECK LENGTH | 0.058 INCHES NOMINAL |
| STUD LENGTH | 0.450 INCHES NOMINAL |
