Part Details | SNAPSLIDE FASTENER POST
5325-00-141-7577 An item which is part of a FASTENER, SNAPSLIDE and is used to fasten and hold in position the LATCH, SNAPSLIDE FASTENER and LATCH GUIDE, SNAPSLIDE FASTENER.
Alternate Parts: 38901B, 3890-1B, 3890, A1053, A105-3, 1R093, 50MS64621, 50MS6462-1, B7711391, B771139-1, 50MS64621, 50MS6462-1, 2312391, 231239-1, 89539701, 8953970-1, 2412311, 241231-1, 11151675, 2Z86093, 2Z8609-3, 5325-00-141-7577, 00-141-7577, 5325001417577, 001417577
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1963 | 00-141-7577 | 17530 ( POST, SNAPSLIDE FASTENER ) |

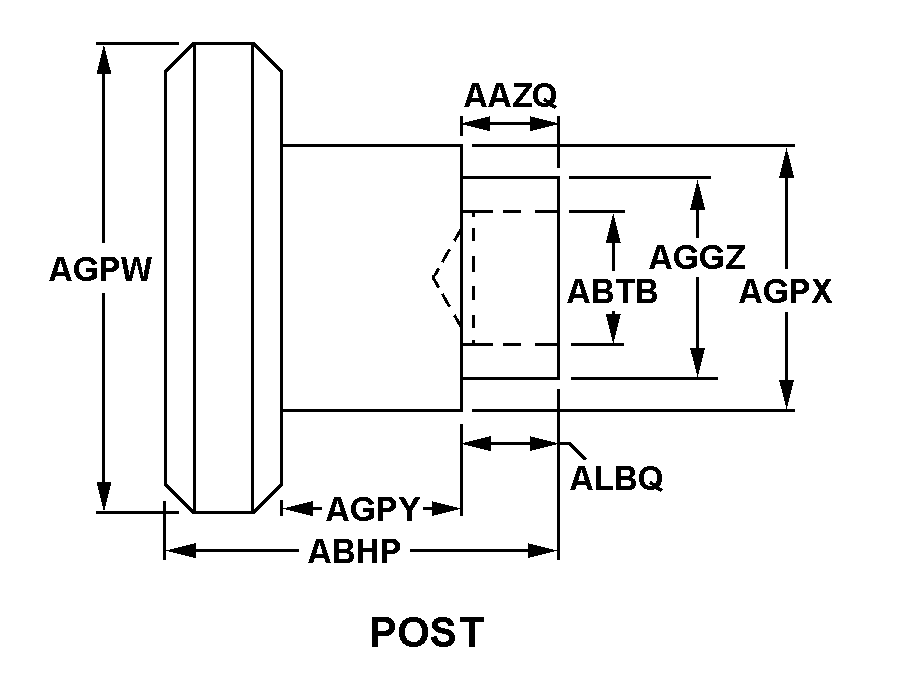

REFERENCE DRAWINGS & PICTURES
POST
Cross Reference | NSN 5325-00-141-7577
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 3890-1B | 83290 | AMERICAN RADIO CO |
| 3890 | 00781 | CESSNA AIRCRAFT COARC AVIONICS DIV |
| A105-3 | 80813 | DIMCOGRAY CORPORATIONDBA DIMCO-GRAY COMPANY |
| 1R093 | 80813 | DIMCOGRAY CORPORATIONDBA DIMCO-GRAY COMPANY |
| 50MS6462-1 | 28480 | HEWLETT-PACKARD COMPANYDBA HP |
| B771139-1 | 55972 | HONEYWELL INTL INCDEFENSE AVIONICS SYSTEMS |
| 50MS6462-1 | 1LQK8 | KEYSIGHT TECHNOLOGIES, INC. |
| 231239-1 | 80045 | L-3 COMMUNICATIONS CINCINNATIELECTRONICS CORPORATION |
| 8953970-1 | 02734 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN |
| 241231-1 | 56232 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN |
| 11151675 | 18876 | U S ARMY AVIATION AND MISSILECOMMAND |
| 2Z8609-3 | 80063 | US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS |
Technical Data | NSN 5325-00-141-7577
| Characteristic | Specifications |
|---|---|
| SNAPSLIDE POST STYLE | POST |
| HOLE DEPTH | 0.078 INCHES NOMINAL |
| OVERALL LENGTH | 0.169 INCHES NOMINAL |
| MOUNTING HOLE DIAMETER | 0.055 INCHES NOMINAL |
| SHANK OUTSIDE DIAMETER | 0.078 INCHES NOMINAL |
| HEAD OUTSIDE DIAMETER | 0.219 INCHES NOMINAL |
| SHOULDER OUTSIDE DIAMETER | 0.125 INCHES NOMINAL |
| POST SHOULDER LENGTH | 0.045 INCHES NOMINAL |
| POST SHANK LENGTH | 0.093 INCHES NOMINAL |
