Part Details | SNAP FASTENER STUD
5325-00-149-9193 A component of a FASTENER, SNAP; which is designed for insertion into a SOCKET, SNAP FASTENER. It may be furnished with POST, SNAP FASTENER or CLINCH PLATE, SNAP FASTENER. Excludes STUD, SNAPSLIDE FASTENER.
Alternate Parts: MS279807C, MS27980-7C, 5325-00-149-9193, 00-149-9193, 5325001499193, 001499193
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | OCT 08, 1971 | 00-149-9193 | 16550 ( STUD, SNAP FASTENER ) |

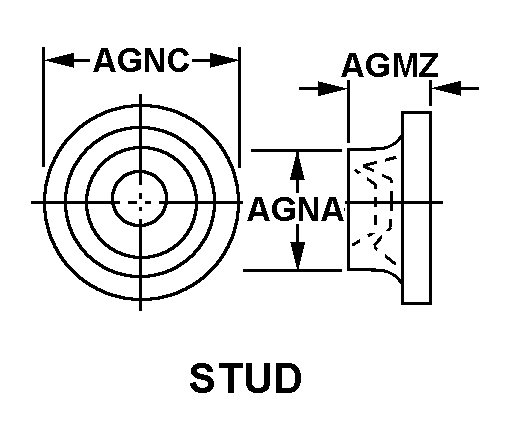

REFERENCE DRAWINGS & PICTURES
STUD
Cross Reference | NSN 5325-00-149-9193
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| MS27980-7C | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
Technical Data | NSN 5325-00-149-9193
| Characteristic | Specifications |
|---|---|
| SNAP FASTENER STUD STYLE | STUD |
| STUD OVERALL LENGTH | 0.172 INCHES NOMINAL |
| STUD HEAD DIAMETER | 0.391 INCHES NOMINAL |
| STUD BASE DIAMETER | 0.562 INCHES NOMINAL |
| STUD RETENTION METHOD | EYELET |
