Part Details | POSITIVE LOCK STUD
5325-00-152-0996 A quick disconnecting item with a circumferential groove at one end that is inserted into a RECEPTACLE, POSITIVE LOCK for positive fastening.
Alternate Parts: 94698, 5325-00-152-0996, 00-152-0996, 5325001520996, 001520996
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1963 | 00-152-0996 | 18014 ( STUD, POSITIVE LOCK ) |
REFERENCE DRAWINGS & PICTURES

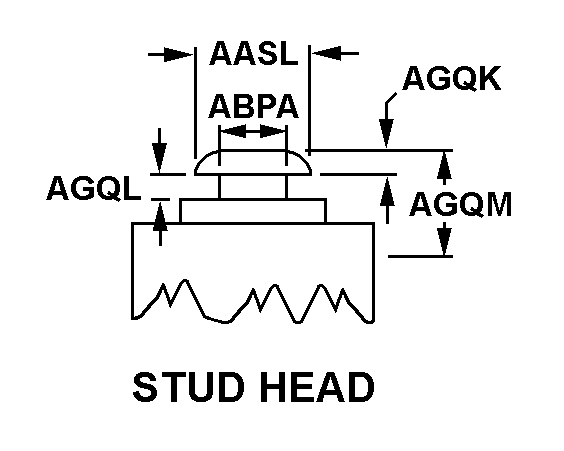

STUD HEAD
STUD SHANK
Cross Reference | NSN 5325-00-152-0996
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 94698 | 26512 | NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV MISSION SYSTEMS |
Technical Data | NSN 5325-00-152-0996
| Characteristic | Specifications |
|---|---|
| THREAD SIZE AND SERIES/TYPE DESIGNATOR | 0.375-24 UNF |
| POSITIVE LOCK STUD HEAD STYLE | STUD HEAD |
| HEAD DIAMETER | 0.600 INCHES MINIMUM AND 0.605 INCHES MAXIMUM |
| UNDERCUT DIAMETER | 0.360 INCHES MINIMUM AND 0.365 INCHES MAXIMUM |
| MAJOR DIAMETER LENGTH | 0.120 INCHES MINIMUM AND 0.125 INCHES MAXIMUM |
| UNDERCUT LENGTH | 0.166 INCHES MINIMUM AND 0.171 INCHES MAXIMUM |
| END OVERALL LENGTH | 0.370 INCHES MINIMUM AND 0.375 INCHES MAXIMUM |
| POSITIVE LOCK STUD SHANK STYLE | STUD SHANK |
| STUD SHANK OVERALL HEIGHT | 0.750 INCHES NOMINAL |
