Part Details | NONMETALLIC GROMMET BLANK
5325-00-155-5270 A small cylindrical, circular-like, nonmetallic item whose outer curved surface has a circumferential groove(s) to enable it to be self-retained when inserted in a hole.
Alternate Parts: 101603173, 10160317-3, 5325-00-155-5270, 00-155-5270, 5325001555270, 001555270
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | OCT 16, 1971 | 00-155-5270 | 20531 ( GROMMET BLANK, NONMETALLIC ) |

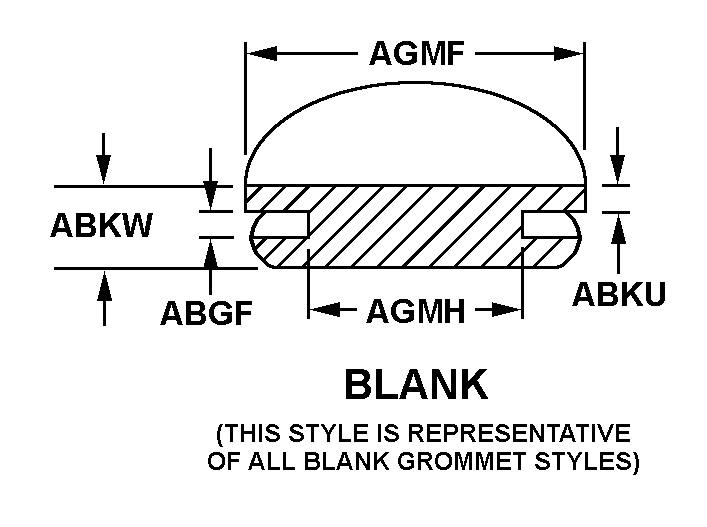

REFERENCE DRAWINGS & PICTURES
BLANK
Cross Reference | NSN 5325-00-155-5270
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 10160317-3 | 18876 | U S ARMY AVIATION AND MISSILECOMMAND |
Technical Data | NSN 5325-00-155-5270
| Characteristic | Specifications |
|---|---|
| GROMMET STYLE | BLANK |
| GROOVE WIDTH | 0.125 INCHES NOMINAL |
| FLANGE THICKNESS | 0.125 INCHES NOMINAL |
| OVERALL HEIGHT | 0.375 INCHES NOMINAL |
| LARGE FLANGE OUTSIDE DIAMETER | 1.062 INCHES NOMINAL |
| GROOVE OUTSIDE DIAMETER | 0.812 INCHES NOMINAL |
| FEATURES PROVIDED | COOLANT RESISTANT AND OIL RESISTANT |
