Part Details | PLAIN ENCASED SEAL
5330-00-011-2519 A pliable rubber, felt, leather, or composition ring-shaped element, split or solid; with or without spring or spreader, having a metal shell on all or a portion of at least two of the outer surfaces. It may be designed to be either bolt mounted or pressmounted between fixed and moveable parts to form a tight and effective seal by the pressure of the spring or spreader or the resiliency inherent in the element material. Excludes PACKING WITH RETAINER.
Alternate Parts: 1020014, 10-200-14, 7710259P002, 1020014, 10-200-14, 5330-00-011-2519, 00-011-2519, 5330000112519, 000112519
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | MAY 01, 1968 | 00-011-2519 | 04214 ( SEAL, PLAIN ENCASED ) |
REFERENCE DRAWINGS & PICTURES

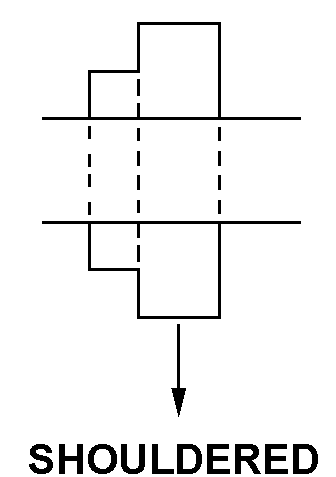

SHOULDERED
VERTICAL
Cross Reference | NSN 5330-00-011-2519
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 10-200-14 | 24981 | APACHE CORPGITS BROS MFG CO |
| 7710259P002 | 97993 | GENERAL DYNAMICS DEFENSE SYSTEMSINC. |
| 10-200-14 | 0BT82 | GITS MFG CO INC |
Technical Data | NSN 5330-00-011-2519
| Characteristic | Specifications |
|---|---|
| CASE STYLE | SHOULDERED |
| SEALING ELEMENT STYLE | VERTICAL |
| SEAL WIDTH | 2.200 INCHES MINIMUM AND 2.216 INCHES MAXIMUM |
| ACCOMMODATED SHAFT MAXIMUM RATED SPEED | 1000 FEET PER MINUTE |
| ACCOMMODATED SHAFT DIAMETER | 1.9995 INCHES MINIMUM AND 2.0000 INCHES MAXIMUM |
| HOUSING BORE DIAMETER | 3.248 INCHES MINIMUM AND 3.250 INCHES MAXIMUM |
