Part Details | WIPER RING
5330-00-057-6520 A circular, single or multipiece, rigid, metallic or nonmetallic item having a centrally located hole with a sharp edge on the inside periphery. It is supplied in various cross-sectional shapes and is designed to be installed in a cylinder, shock strut, or similar device to remove excess oil, dirt, ice, and/or foreign material from a piston, ram, or sliding rod. Excludes PACKING, PREFORMED; RING, PISTON; and SEAL RING, METAL.
Alternate Parts: BD1257, 5330-00-057-6520, 00-057-6520, 5330000576520, 000576520
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JUN 06, 1967 | 00-057-6520 | 20256 ( RING, WIPER ) |
REFERENCE DRAWINGS & PICTURES

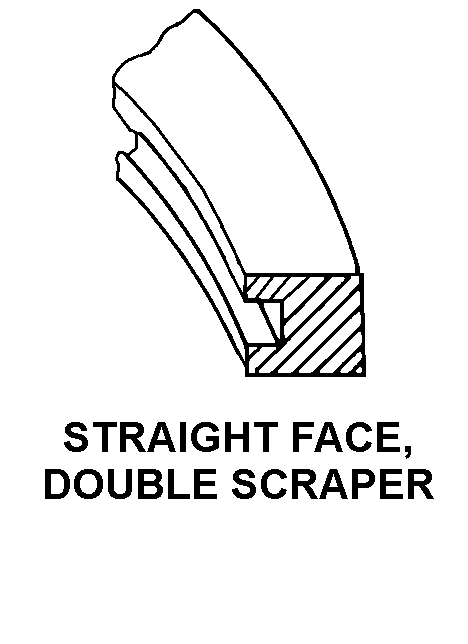

STRAIGHT FACE, DOUBLE SCRAPER
CONCENTRIC
Cross Reference | NSN 5330-00-057-6520
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| BD1257 | 89526 | S-P MFG CORP THE |
Technical Data | NSN 5330-00-057-6520
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | STRAIGHT FACE, DOUBLE SCRAPER |
| RING STYLE | CONCENTRIC |
| INSIDE DIAMETER | 5.500 INCHES NOMINAL |
| OUTSIDE DIAMETER | 5.634 INCHES NOMINAL |
| MATERIAL THICKNESS | 0.281 INCHES NOMINAL |
| OUTER EDGE THICKNESS | 0.281 INCHES NOMINAL |
