Part Details | EXPANSION SHIELD
5340-00-036-6308 An item for inserting in a hole, usually in masonry, designed to be expanded either by means of a setting tool or by the insertion of the bolt, screw or nail for mounting or attaching another object. It may include the bolt, screw or nail.
Alternate Parts: J108P57A, J108P57A, 406501, PLGA4065010A, 5340-00-036-6308, 00-036-6308, 5340000366308, 000366308
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | NOV 01, 1972 | 00-036-6308 | 08322 ( SHIELD, EXPANSION ) |
REFERENCE DRAWINGS & PICTURES

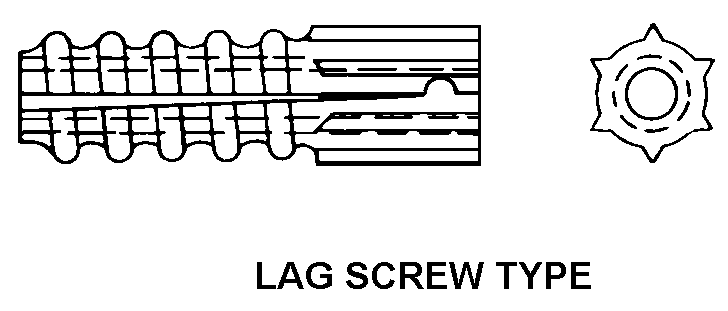

LAG SCREW TYPE
Cross Reference | NSN 5340-00-036-6308
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| J108P57A | 07482 | GENERAL ELECTRIC COMPANYDBA GE |
| J108P57A | 92555 | THE LEE COMPANY |
| 406501 | 92555 | THE LEE COMPANY |
| PLGA4065010A | 92555 | THE LEE COMPANY |
Technical Data | NSN 5340-00-036-6308
| Characteristic | Specifications |
|---|---|
| MATERIAL | ALUMINUM ALLOY 2024 |
| MATERIAL DOCUMENT AND CLASSIFICATION | QQ-A-225 TO 6, T4 FED SPEC SINGLE MATERIAL RESPONSE |
| SURFACE TREATMENT | ANODIZE |
| SURFACE TREATMENT DOCUMENT AND CLASSIFICATION | MIL-A-8625, TYPE 2 MIL SPEC SINGLE TREATMENT RESPONSE |
| STYLE DESIGNATOR | LAG SCREW TYPE |
| INSERT TYPE FOR WHICH DESIGNED | PIN |
| INSERT SIZE | 0.405 TO 0.406 IN. DIA |
| UNIT QUANTITY | 1 |
| OVERALL LENGTH | 0.358 INCHES MINIMUM AND 0.372 INCHES MAXIMUM |
| THREAD PROVISION | UNTHREADED |
| SPECIAL FEATURES | SURFACE TREATMENT DYE GREEN |
