Part Details | BUTT HINGE
5340-00-036-6499 A hinge usually with rectangularly shaped leaves. The dimension parallel to the hinge pin must be greater than the dimension transverse to the hinge pin. It may have a tension coil spring at its pivot(s) for closing action, and may have a third member between its pivot(s) to permit the door, or the like, to swing in an arc from either side.
Alternate Parts: 271AS1031, 271AS103-1, 5340-00-036-6499, 00-036-6499, 5340000366499, 000366499
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | NOV 01, 1972 | 00-036-6499 | 22894 ( HINGE, BUTT ) |
REFERENCE DRAWINGS & PICTURES

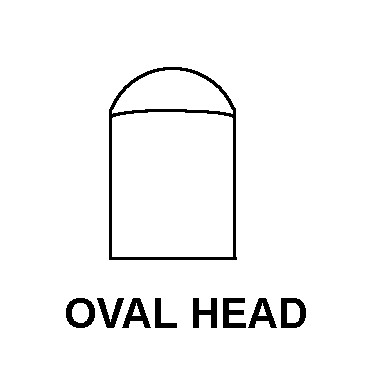

OVAL HEAD

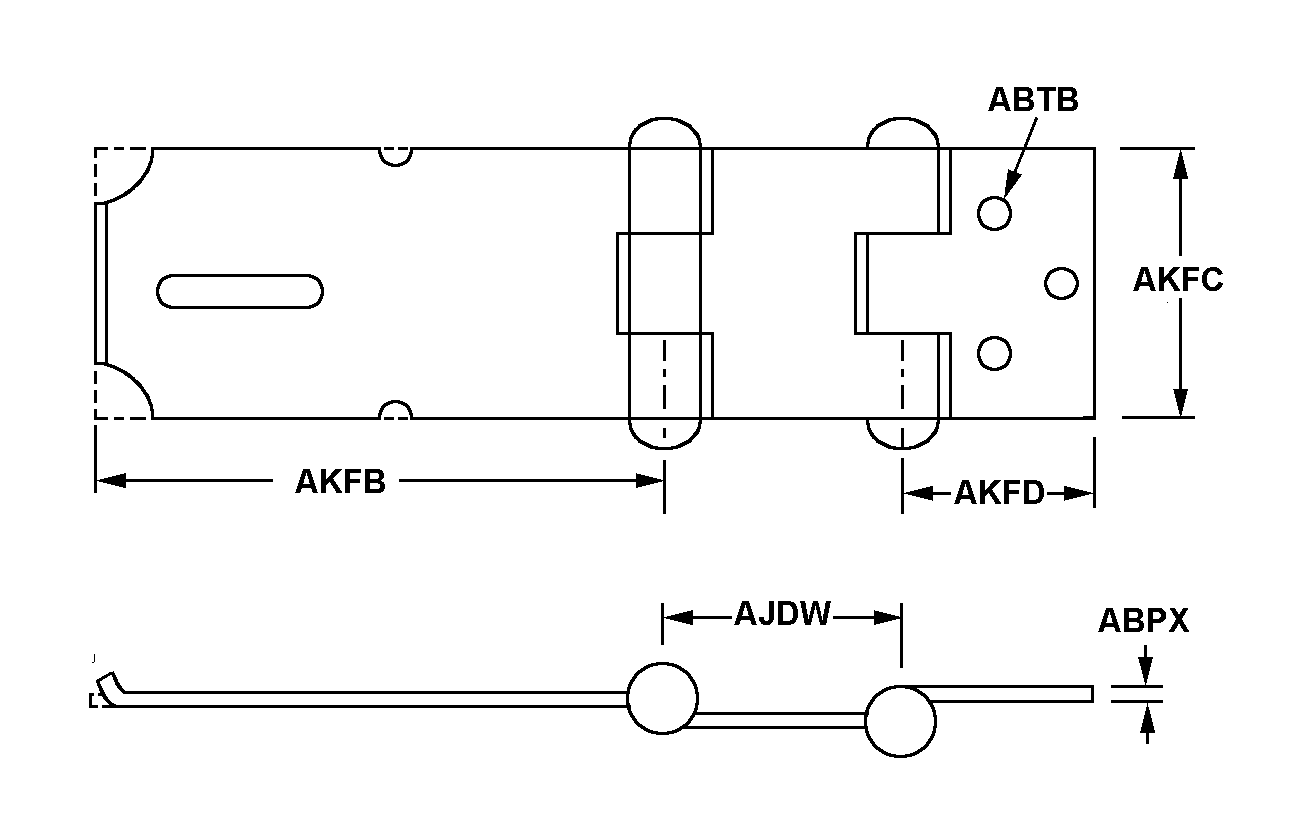

DOUBLE SAFETY
Cross Reference | NSN 5340-00-036-6499
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 271AS103-1 | 30003 | NAVAL AIR SYSTEMS COMMAND MANAGEDORIGINAL DESIGN ACTIVITY NOT |
Technical Data | NSN 5340-00-036-6499
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | 8 DOUBLE SAFETY |
| MATERIAL THICKNESS | 0.060 INCHES NOMINAL |
| MOUNTING HOLE DIAMETER | 0.203 INCHES NOMINAL |
| BODY WIDTH | 3.000 INCHES NOMINAL |
| PIN CENTER TO BODY EDGE DISTANCE | 1.000 INCHES NOMINAL |
| PIN TIP STYLE | OVAL HEAD |
| HINGE MOUNTING TYPE | FULL SURFACE |
| REVERSIBLE FEATURE | NOT INCLUDED |
| PIN REMOVABILITY | REMOVABLE |
| RISING PIN | NOT INCLUDED |
| KNUCKLE TYPE | FRICTION |
| KNUCKLE QUANTITY | 4 |
| MOUNTING HOLE QUANTITY | 4 |
| PERFORMANCE TYPE | NOT RATED |
