Part Details | EXPANSION SHIELD
5340-00-042-3819 An item for inserting in a hole, usually in masonry, designed to be expanded either by means of a setting tool or by the insertion of the bolt, screw or nail for mounting or attaching another object. It may include the bolt, screw or nail.
Alternate Parts: FFS325, 5340-00-042-3819, 00-042-3819, 5340000423819, 000423819
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1961 | 00-042-3819 | 08322 ( SHIELD, EXPANSION ) |
REFERENCE DRAWINGS & PICTURES

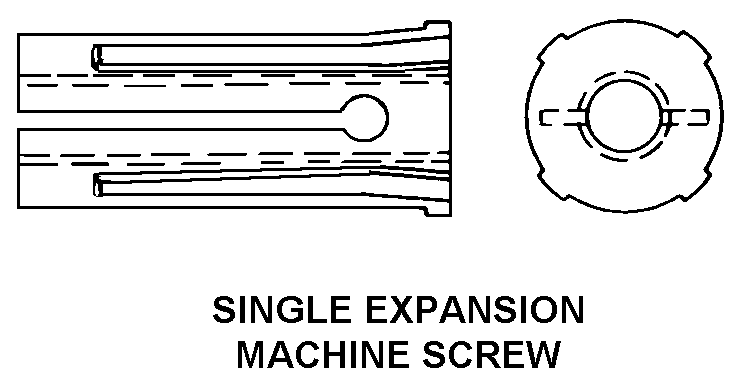

SINGLE EXPANSION MACHINE SCREW
Cross Reference | NSN 5340-00-042-3819
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| FFS325 | 81348 | FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES |
Technical Data | NSN 5340-00-042-3819
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | 1 SINGLE EXPANSION MACHINE SCREW |
| HOLE ACCOMMODATION DIAMETER | 0.218 INCHES NOMINAL |
| INSERT TYPE FOR WHICH DESIGNED | WOOD SCREW |
| INSERT SIZE | 0.216 IN. DIA |
| UNIT QUANTITY | 1 |
| OVERALL LENGTH | 2.000 INCHES NOMINAL |
| THREAD PROVISION | UNTHREADED |
| SAFE OPERATING LOAD RATING | 187.0 POUNDS NOMINAL |
| SPECIAL FEATURES | MATERIAL: FIBER |
| NONDEFINITIVE SPEC/STD DATA | 4 GROUP AND 2 TYPE |
