Part Details | NUT AND BOLT RETAINER
5340-00-042-9577 An item designed to fit over and hold a nut or bolt head to prevent it from turning. See also LOCKING PLATE, NUT AND BOLT.
Alternate Parts: 3320070RET, 3320-070RET, 3320070RET, 3320-070RET, 5340-00-042-9577, 00-042-9577, 5340000429577, 000429577
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1961 | 00-042-9577 | 16010 ( RETAINER, NUT AND BOLT ) |

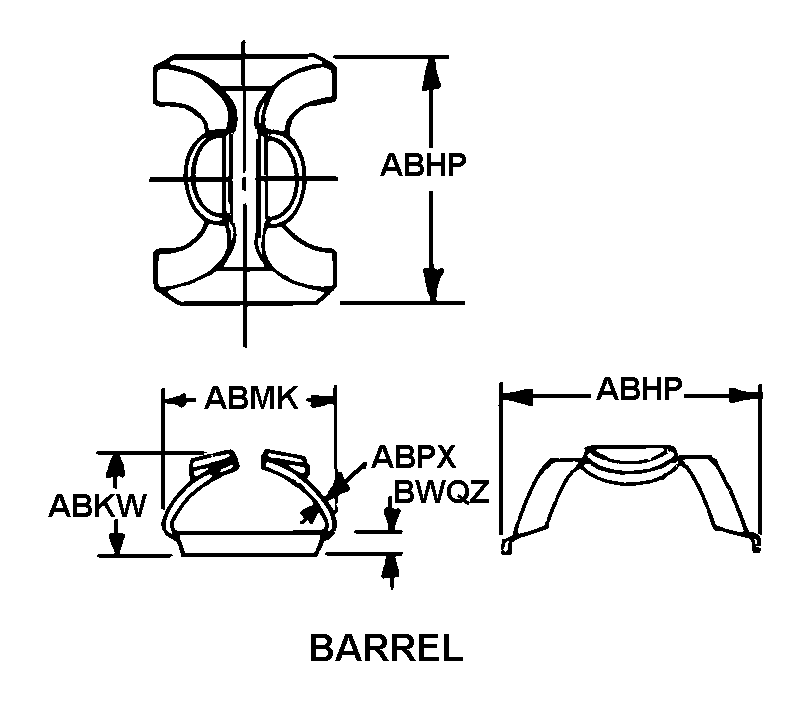

REFERENCE DRAWINGS & PICTURES
BARREL
Cross Reference | NSN 5340-00-042-9577
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 3320-070RET | 72962 | HARVARD INDUSTRIES INC |
| 3320-070RET | 80539 | SPS TECHNOLOGIES, LLCDBA AEROSPACE FASTENERS GROUP |
Technical Data | NSN 5340-00-042-9577
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | BARREL |
| MATERIAL | STEEL COMP 1060 |
| MATERIAL DOCUMENT AND CLASSIFICATION | AISI C1060 ASSN STD SINGLE MATERIAL RESPONSE |
| SURFACE TREATMENT | CADMIUM AND CHROMATE |
| OVERALL LENGTH | 0.853 INCHES MINIMUM AND 0.893 INCHES MAXIMUM |
| OVERALL HEIGHT | 0.348 INCHES MINIMUM AND 0.388 INCHES MAXIMUM |
| OVERALL WIDTH | 0.696 INCHES MINIMUM AND 0.736 INCHES MAXIMUM |
| MATERIAL THICKNESS | 0.012 INCHES MINIMUM AND 0.018 INCHES MAXIMUM |
| GRIP HEIGHT | 0.168 INCHES MINIMUM AND 0.208 INCHES MAXIMUM |
