Part Details | ROD END CLEVIS
5340-00-046-0360 A forked part, having transverse hole(s) or slot(s) in each arm (prong) to accommodate a bolt, pin, or the like, and having a connection facility opposite the fork. It is designed to be attached to a shaft, rod, turnbuckle or the like by welding, threading, and/or pinning. May include provisions for locking. See also YOKE, UNIVERSAL JOINT and CONNECTOR, ROD END. For items specifically designed for aviation, see CLEVIS, ROD END, AVIATION.
Alternate Parts: 1118529, 1118529, 5340-00-046-0360, 00-046-0360, 5340000460360, 000460360
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1963 | 00-046-0360 | 03796 ( CLEVIS, ROD END ) |
REFERENCE DRAWINGS & PICTURES

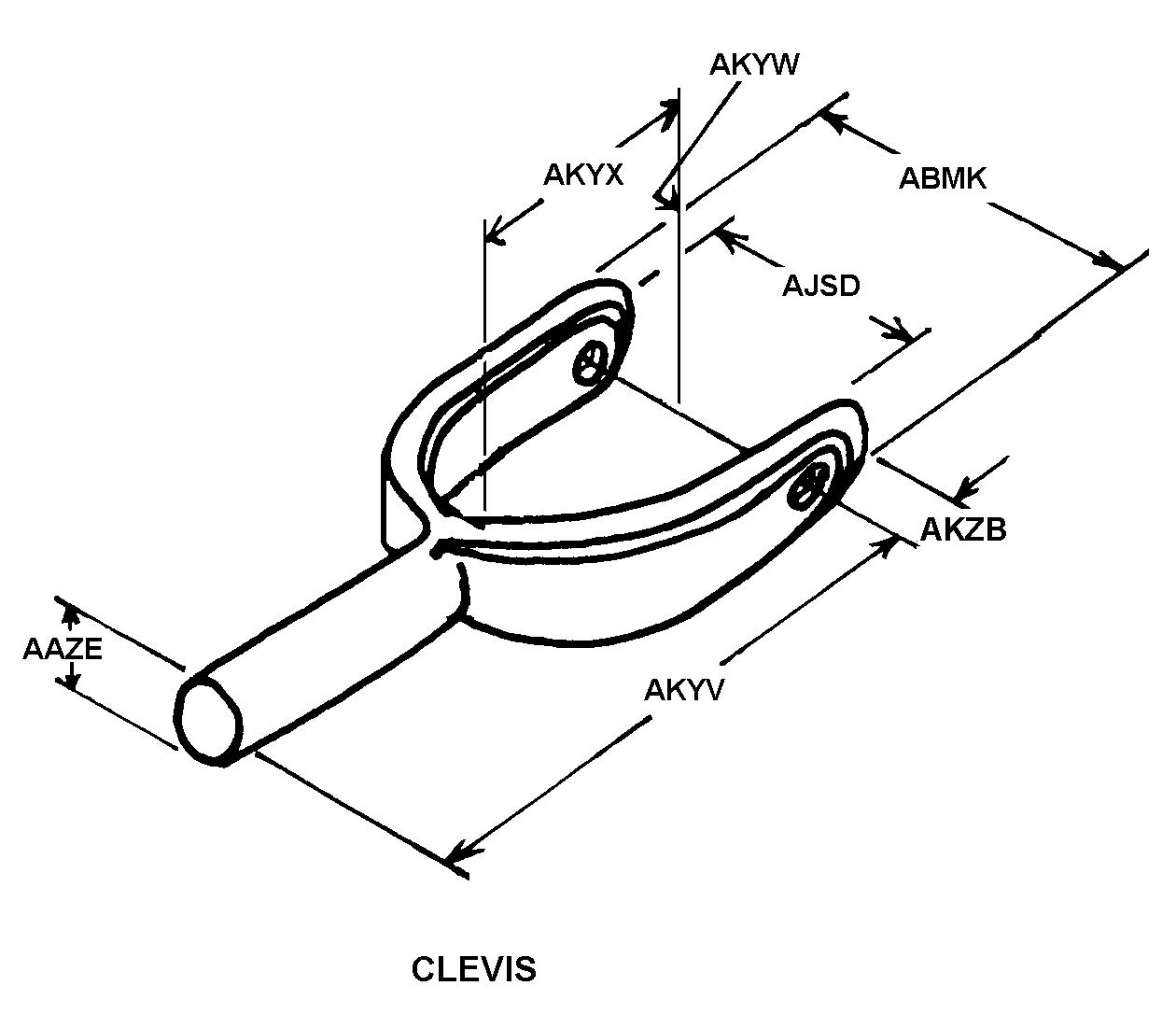

CLEVIS
Cross Reference | NSN 5340-00-046-0360
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1118529 | 88277 | BOEING COMPANY, THEDBA BOEING |
| 1118529 | 18355 | BOEING COMPANY, THEDBA BOEING |
Technical Data | NSN 5340-00-046-0360
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | CLEVIS |
| SHANK DIAMETER | 0.306 INCHES MINIMUM AND 0.312 INCHES MAXIMUM |
| OVERALL WIDTH | 0.438 INCHES MINIMUM AND 0.448 INCHES MAXIMUM |
| END RADIUS | 0.312 INCHES NOMINAL |
| FORK SPAN WIDTH | 0.203 INCHES MINIMUM AND 0.213 INCHES MAXIMUM |
| DISTANCE FROM PIVOT PINHOLE CENTER TO ROD CONNECTION END | 2.750 INCHES NOMINAL |
| FORK ARM THICKNESS | 0.117 INCHES NOMINAL |
| FORK DEPTH | 0.281 INCHES NOMINAL |
| DISTANCE FROM PIVOT PINHOLE CENTER TO FORK END | 0.312 INCHES NOMINAL |
| HOLE DIAMETER | 0.260 INCHES NOMINAL |
