Part Details | BUTT HINGE
5340-00-050-3071 A hinge usually with rectangularly shaped leaves. The dimension parallel to the hinge pin must be greater than the dimension transverse to the hinge pin. It may have a tension coil spring at its pivot(s) for closing action, and may have a third member between its pivot(s) to permit the door, or the like, to swing in an arc from either side.
Alternate Parts: 503071, AA55587, A-A-55587, 5340-00-050-3071, 00-050-3071, 5340000503071, 000503071
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1963 | 00-050-3071 | 22894 ( HINGE, BUTT ) |
REFERENCE DRAWINGS & PICTURES
OVAL HEAD

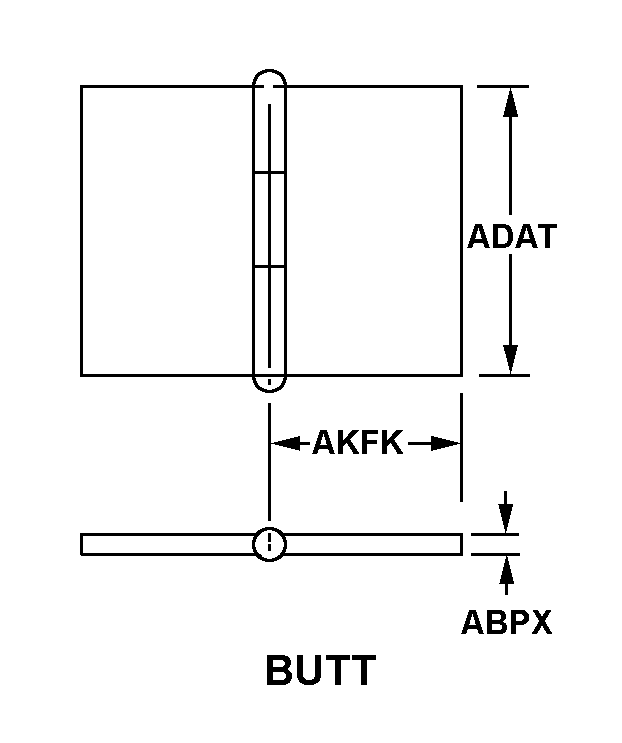

BUTT
Cross Reference | NSN 5340-00-050-3071
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 503071 | 21450 | ARMY WEAPONS COMMANDATTN AMSWE-REE-S |
| A-A-55587 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
Technical Data | NSN 5340-00-050-3071
| Characteristic | Specifications |
|---|---|
| MATERIAL AND LOCATION | BRASS PIN AND STEEL, WROUGHT BODY |
| STYLE DESIGNATOR | BUTT |
| MATERIAL THICKNESS | 0.107 INCHES NOMINAL |
| BODY WIDTH | 4.000 INCHES NOMINAL |
| PIN CENTER TO BODY EDGE DISTANCE | 2.000 INCHES NOMINAL |
| PIN TIP STYLE | OVAL HEAD |
| HINGE MOUNTING TYPE | FULL SURFACE |
| REVERSIBLE FEATURE | NOT INCLUDED |
| PIN REMOVABILITY | NONREMOVABLE |
| KNUCKLE TYPE | FRICTION |
| KNUCKLE QUANTITY | 5 |
| PERFORMANCE TYPE | NOT RATED |
