Part Details | SWIVEL CASTER
5340-00-051-1512 A caster designed to allow rotation of the wheel(s) or spherical constructed item in more than one plane.
Alternate Parts: 9178, 917-8, A14188X2, A1418-8X2, 5340-00-051-1512, 00-051-1512, 5340000511512, 000511512
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1961 | 00-051-1512 | 06188 ( CASTER, SWIVEL ) |
REFERENCE DRAWINGS & PICTURES
SQUARE

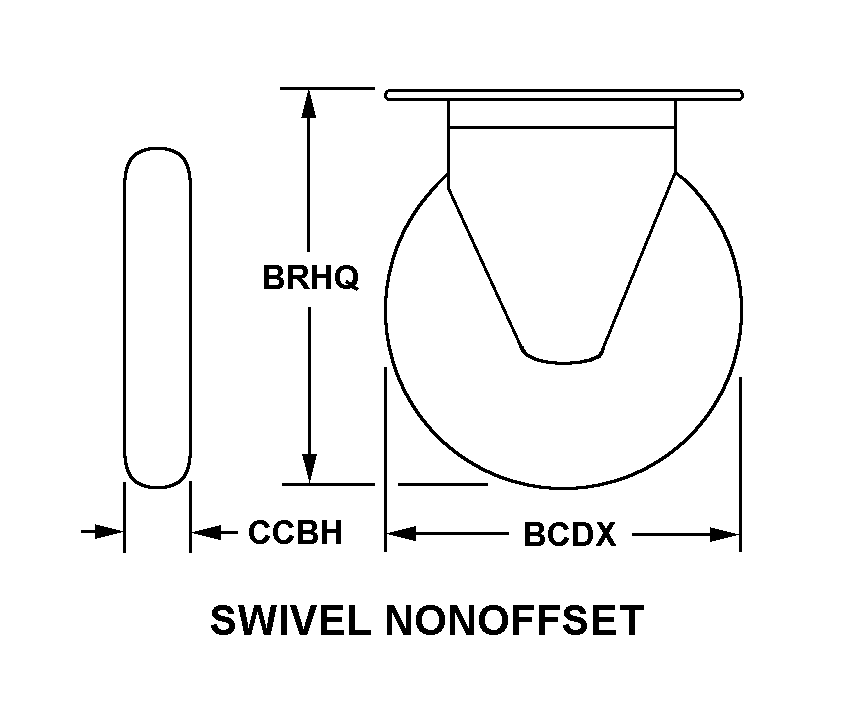

SWIVEL NONOFFSET
Cross Reference | NSN 5340-00-051-1512
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 917-8 | 21672 | FKI INDUSTRIES INCDBA FAULTLESS CASTER DIVISION |
| A1418-8X2 | 21672 | FKI INDUSTRIES INCDBA FAULTLESS CASTER DIVISION |
Technical Data | NSN 5340-00-051-1512
| Characteristic | Specifications |
|---|---|
| SURFACE TREATMENT AND LOCATION | PAINT WHEEL RIM |
| SAFE OPERATING LOAD RATING | 500.0 POUNDS NOMINAL |
| STYLE DESIGNATOR | SWIVEL NONOFFSET |
| WHEEL DIAMETER | 8.000 INCHES NOMINAL |
| TREAD WIDTH | 1.500 INCHES NOMINAL |
| EFFECTIVE HEIGHT | 9.500 INCHES NOMINAL |
| PLATE STYLE | 3 SQUARE |
| CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG WIDTH | 4.125 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN BOLT HOLES ALONG LENGTH | 4.500 INCHES NOMINAL |
| CASTER PLATE LENGTH | 5.500 INCHES NOMINAL |
| CASTER PLATE WIDTH | 5.000 INCHES NOMINAL |
| CASTER PLATE MOUNTING HOLE DIAMETER | 0.375 INCHES NOMINAL |
| WHEEL BEARING TYPE | E$J |
| SWIVEL BEARING TYPE | J ANY ACCEPTABLE |
| SWIVEL BEARING ARRANGEMENT | TWO ROW |
| WHEEL QUANTITY | 1 |
| WHEEL TYPE | BUILT UP |
