Part Details | THREADED ROD END
5340-00-051-4246 A cylindrical item, tubular or solid on one end and internally or externally threaded on the other. It is designed to be permanently attached to the end of a tube or rod to provide a threaded connection for installing a threaded clevis, connector or the like.
Alternate Parts: 2733943, 2-73394-3, 2733943, 2-73394-3, 5340-00-051-4246, 00-051-4246, 5340000514246, 000514246
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1961 | 00-051-4246 | 30474 ( ROD END, THREADED ) |
REFERENCE DRAWINGS & PICTURES

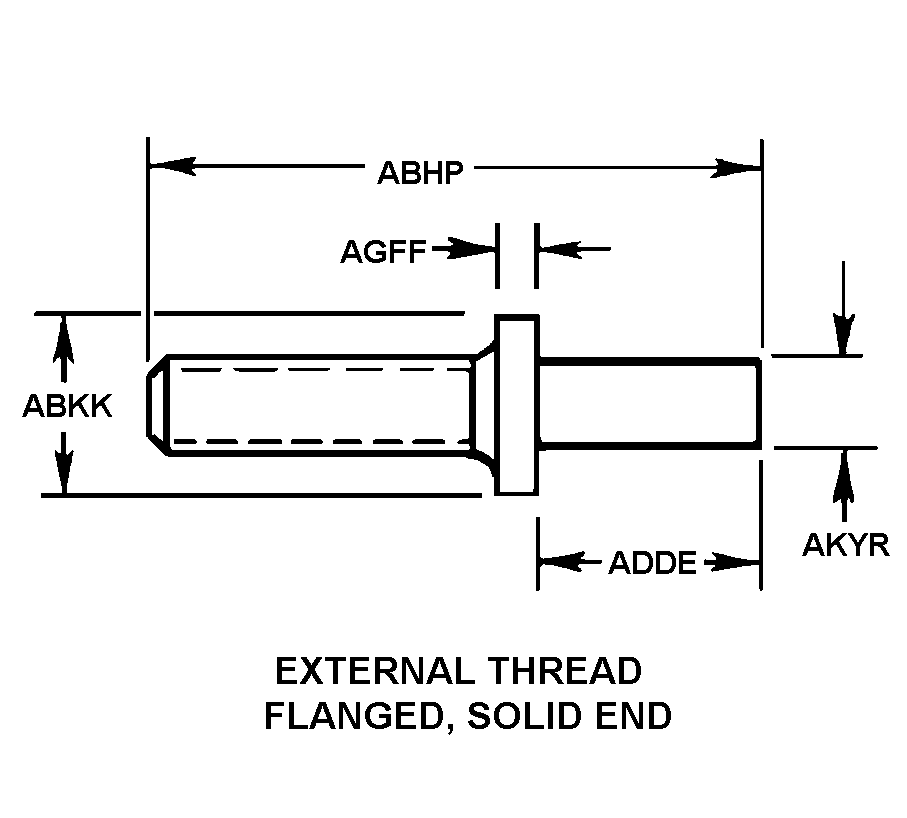

EXTERNAL THREAD, FLANGED, SOLID END
Cross Reference | NSN 5340-00-051-4246
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 2-73394-3 | 76823 | NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV NORTHROP GRUMMAN AEROSPACE |
| 2-73394-3 | 0JRC1 | NORTHROP GRUMMAN TECHNICAL SERVICES,INC. |
Technical Data | NSN 5340-00-051-4246
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | EXTERNAL THREAD, FLANGED, SOLID END |
| OVERALL LENGTH | 1.750 INCHES NOMINAL |
| FLANGE DIAMETER | 0.625 INCHES NOMINAL |
| UNTHREADED END LENGTH | 0.850 INCHES NOMINAL |
| FLANGE WIDTH | 0.060 INCHES NOMINAL |
| UNTHREADED END OUTSIDE DIAMETER | 0.516 INCHES NOMINAL |
