5340-00-056-2948 A ridge item, usually of flat material, formed into a dihedral angle (generally a right angle) which may be reinforced; it is designed to position, align, or support an item(s) in relation to another. Excludes BRACE (as modified); BRACKET (1), MOUNTING; and BRACKET, SHELF.
Alternate Parts: 474614, 474614, 474614, 5340-00-056-2948, 00-056-2948, 5340000562948, 000562948
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1963 | 00-056-2948 | 16900 ( BRACKET, ANGLE ) |
REFERENCE DRAWINGS & PICTURES

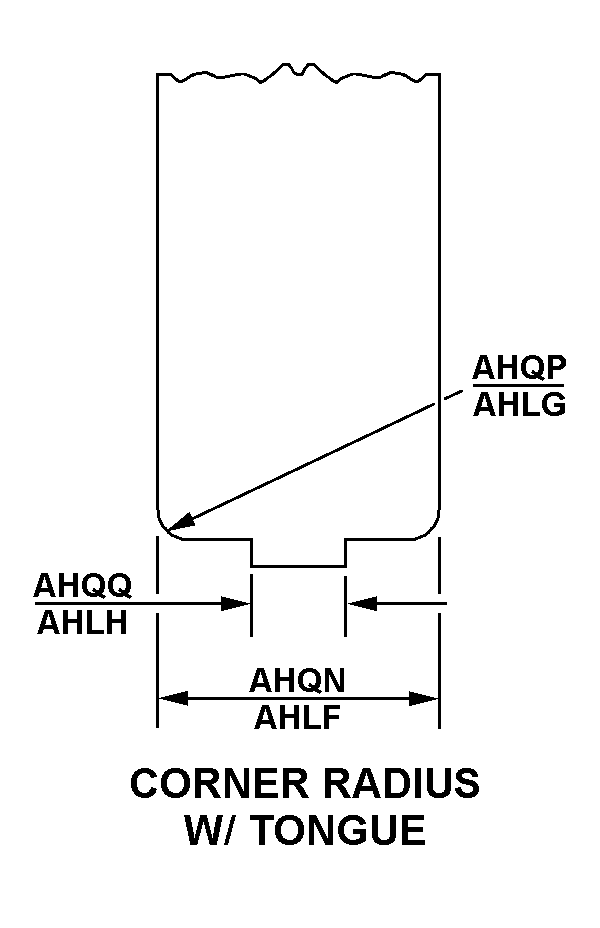

CORNER RADIUS W/ TONGUE
CUT OUT
ONE HOLE
TWO HOLES
CORNER RADIUS W/ TONGUE
CUT OUT
ONE HOLE
TWO HOLES
ANGLE
Cross Reference | NSN 5340-00-056-2948
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 474614 | 55345 | ALAMO AIRCRAFT, LTD. |
| 474614 | 52661 | UNITED TECHNOLOGIES CORPORATIONDBA PRATT & WHITNEY |
| 474614 | 77445 | UNITED TECHNOLOGIES CORPORATIONDBA PRATT WHITNEY-SPARE PARTS |
Technical Data | NSN 5340-00-056-2948
| Characteristic | Specifications |
|---|---|
| SURFACE TREATMENT | CADMIUM |
| SURFACE TREATMENT DOCUMENT AND CLASSIFICATION | AMS 2400-2 ASSN STD SINGLE TREATMENT RESPONSE |
| STYLE DESIGNATOR | ANGLE |
| FIRST LEG ANGLE | 90.0 DEGREES NOMINAL |
| FIRST LEG STYLE | CORNER RADIUS W/ TONGUE |
| FIRST LEG HOLE ARRANGEMENT STYLE | ONE HOLE |
| FIRST LEG HOLE DIAMETER | 0.190 INCHES NOMINAL |
| SECOND LEG RELATIONSHIP TO FIRST LEG | NOT IDENTICAL |
| SECOND LEG STYLE | CUT OUT |
| SECOND LEG HOLE ARRANGEMENT STYLE | TWO HOLES |
| MOUNTING HOLE TYPE | PLAIN AND THREADED |
| FEATURES PROVIDED | NUT |
