Part Details | BAIL HANDLE
5340-00-060-2739 An item, usually basically semicircular or rectangular, designed to be swivel mounted to another item such as a container, chest, drawer, or door to provide facilities for lifting, opening, pulling, and the like. It may be with or without a mounting plate. Excludes HANDLE, DOOR.
Alternate Parts: GB443, GB443, 980LS2RG, 980LS2R, 980LS2RG, 980LS2RG, 980LS2R, 8857154, 5010706Z, SCC1359962, SCC135996-2, 5340-00-060-2739, 00-060-2739, 5340000602739, 000602739
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1963 | 00-060-2739 | 20353 ( HANDLE, BAIL ) |
REFERENCE DRAWINGS & PICTURES

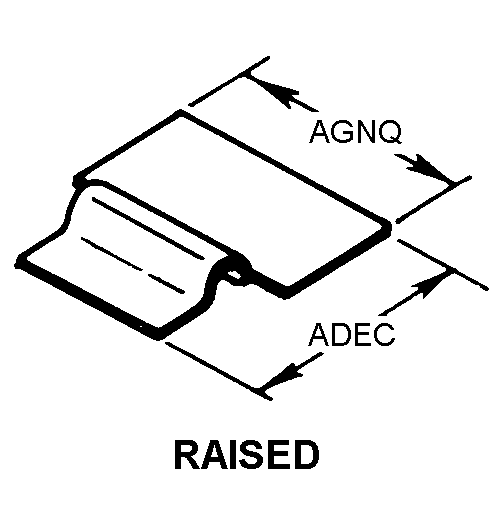

RAISED
RECTANGULAR OPEN
Cross Reference | NSN 5340-00-060-2739
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| GB443 | 31550 | HARRIS CORPORATIONDBA NIGHT VISION & COMMUNICATIONS |
| GB443 | 28528 | ITT INDUSTRIES INCITT AEROSPACE COMMUNICATIONS |
| 980LS2RG | 98003 | NIELSEN HARDWARE CORP |
| 980LS2R | 98003 | NIELSEN HARDWARE CORP |
| 980LS2RG | 1RRL5 | NIELSEN HARDWARE CORPORATIONDBA NIELSEN/SESSIONS |
| 980LS2RG | 88240 | NIELSEN TOOL AND DIE CO |
| 980LS2R | 88240 | NIELSEN TOOL AND DIE CO |
| 8857154 | 19203 | PICATINNY ARSENAL |
| 5010706Z | 80063 | US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS |
| SCC135996-2 | 80063 | US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS |
Technical Data | NSN 5340-00-060-2739
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | RECTANGULAR OPEN |
| STOCK DIAMETER | 0.312 INCHES NOMINAL |
| INSIDE LENGTH | 4.500 INCHES NOMINAL |
| DISTANCE BETWEEN ENDS | 2.750 INCHES NOMINAL |
| HANDLE CLEARANCE | 2.375 INCHES NOMINAL |
| MOUNTING METHOD | MOUNTING PLATE |
| MOUNTING PLATE STYLE | RAISED |
| PLATE WIDTH | 1.625 INCHES NOMINAL |
| PLATE LENGTH | 5.125 INCHES NOMINAL |
