Part Details | HAND CRANK
5340-00-073-5372 An item consisting of a radial arm having a handle parallel to its pivoted axis for transmitting motion to a shaft or object. It may have an integral extension. For items without an integral handle, see, ARM (1), HAND CRANK. Excludes HANDWHEEL; and HANDLE, WINDOW REGULATOR.
Alternate Parts: 8432902, 5340-00-073-5372, 00-073-5372, 5340000735372, 000735372
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1963 | 00-073-5372 | 17533 ( CRANK, HAND ) |
REFERENCE DRAWINGS & PICTURES
EXTERNAL
OFFSET

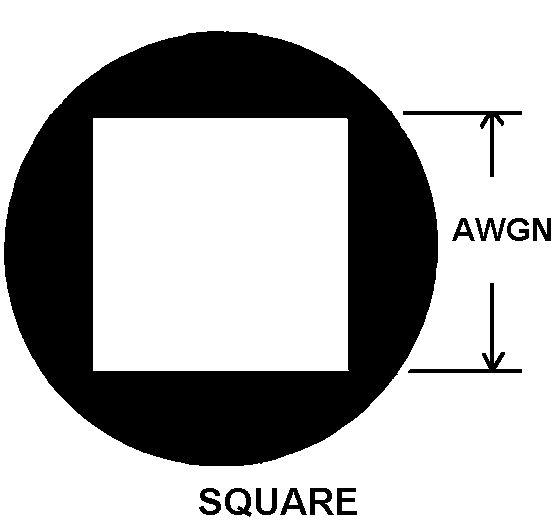

SQUARE
Cross Reference | NSN 5340-00-073-5372
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 8432902 | 19204 | ARMY, UNITED STATES DEPARTMENT OFTHE |
Technical Data | NSN 5340-00-073-5372
| Characteristic | Specifications |
|---|---|
| MATERIAL AND LOCATION | STEEL, ASTM A108, GRADE 1020 ARM |
| SURFACE TREATMENT AND LOCATION | PHOSPHATE ARM |
| ARM STYLE | 2 OFFSET |
| OFFSET HEIGHT | 4.405 INCHES NOMINAL |
| CRANK THROW LENGTH | 9.810 INCHES NOMINAL |
| DRIVE END STYLE | EXTERNAL |
| DRIVE END OUTSIDE DIAMETER | 0.562 INCHES NOMINAL |
| LENGTH FROM END TO ARM CENTER | 4.250 INCHES NOMINAL |
| DRIVE FACILITY STYLE | SQUARE |
| DRIVE WIDTH | 0.500 INCHES NOMINAL |
| CRANK OVERALL LENGTH | 30.750 INCHES NOMINAL |
| HANDLE ROTATING FEATURE | NOT INCLUDED |
| RATCHET | NOT INCLUDED |
| SPECIAL FEATURES | 2 PINS,1 GRIP AND SOCKET TYPE EXTENSION INCLUDED |
