Part Details | WEAPON SYSTEM ACCESS DOOR
5342-00-178-1093 A rigid item of various shapes permanently attached to a structure, designed to provide access for inspection, service, replacement of components and/or adjustments. It is designed to be attached by means of hinges or similar devices. It may include self-closing features and have a quick release or other type latching to permit access with a minimum of effort. It may include an observation window. Excludes COVER, ACCESS and DOOR, ACCESS, UTILITY.
Alternate Parts: 2510001781093, 10956677, 5342-00-178-1093, 00-178-1093, 5342001781093, 001781093
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | MAR 28, 1969 | 00-178-1093 | 53557 ( DOOR, ACCESS, WEAPON SYSTEM ) |
REFERENCE DRAWINGS & PICTURES
CIRCULAR RECESS

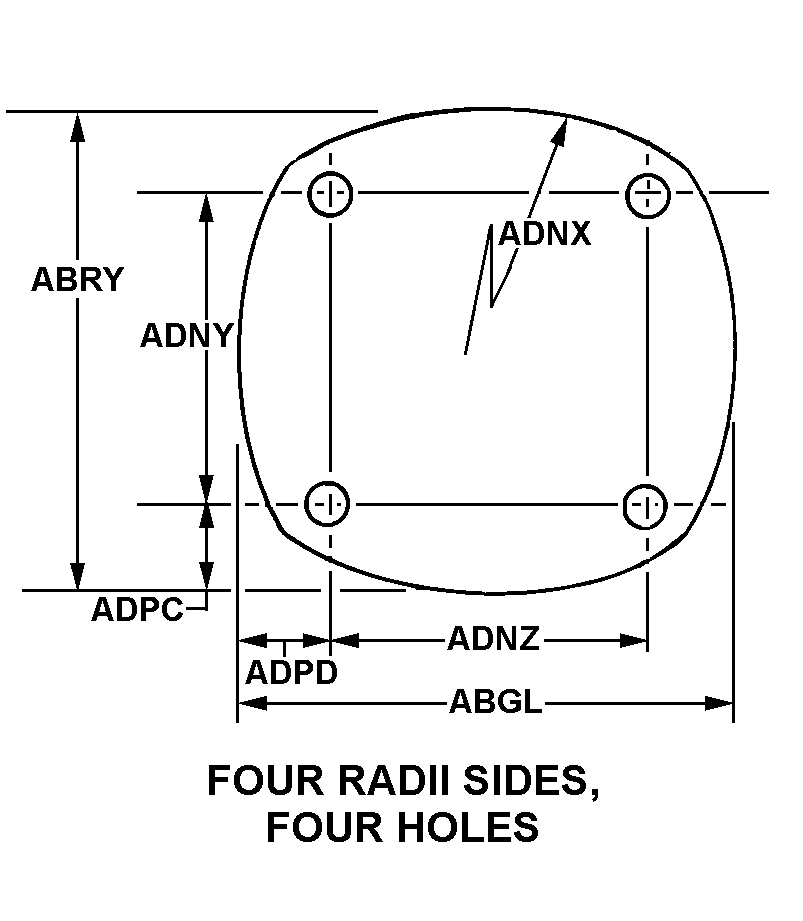

FOUR RADII SIDES, FOUR HOLES
Cross Reference | NSN 5342-00-178-1093
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 2510001781093 | SCY13 | E.C.A ETABLISSEMENTCENTRALD'APPROVISIONNEMENT DES |
| 10956677 | 19207 | U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM |
Technical Data | NSN 5342-00-178-1093
| Characteristic | Specifications |
|---|---|
| PERIPHERAL SHAPE STYLE | FOUR RADII SIDES, FOUR HOLES |
| WIDTH | 8.060 INCHES NOMINAL |
| LENGTH | 10.750 INCHES NOMINAL |
| DISTANCE FROM FIRST HOLE CENTERLINE TO END ALONG LENGTH | 1.280 INCHES NOMINAL |
| DISTANCE FROM FIRST HOLE CENTERLINE TO END ALONG WIDTH | 1.190 INCHES NOMINAL |
| DISTANCE BETWEEN HOLES ALONG LENGTH | 0.938 INCHES NOMINAL |
| DISTANCE BETWEEN HOLES ALONG WIDTH | 7.375 INCHES NOMINAL |
| CORNER RADIUS | 0.060 INCHES NOMINAL |
| CROSS-SECTIONAL SHAPE STYLE | 6 CIRCULAR RECESS |
| BODY THICKNESS | 0.190 INCHES NOMINAL |
| MATERIAL | RUBBER |
| SECURING DEVICE TYPE | HINGE |
| FEATURES PROVIDED | SEALING CAPABILITY |
| SPECIAL FEATURES | WITH BRACKET,CATCH. MATERIAL IS RUBBER GRADE SBE7 OR SBE11F2 |
