Part Details | LOW PASS FILTER
5915-00-134-0739 An item designed to pass all frequencies below a specified frequency. Excludes a single inductance, a single capacitance, or a single resistance. See COIL (as modified); REACTOR; CAPACITOR (as modified); and RESISTOR (as modified).
Alternate Parts: SMC650537, SM-C-650537, 5915-00-134-0739, 00-134-0739, 5915001340739, 001340739
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 20, 1969 | 00-134-0739 | 13911 ( FILTER, LOW PASS ) |
REFERENCE DRAWINGS & PICTURES

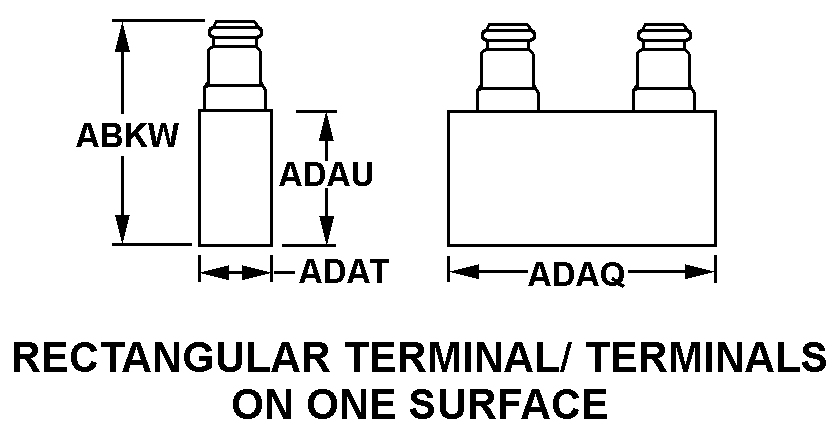

RECTANGULAR TERMINAL/TERMINALS ON ONE SURFACE
Cross Reference | NSN 5915-00-134-0739
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| SM-C-650537 | 80063 | US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS |
Technical Data | NSN 5915-00-134-0739
| Characteristic | Specifications |
|---|---|
| REFERENCE FREQUENCY PER FUNCTION | ZZ680.0 KILOHERTZ |
| INSERTION LOSS AT REFERENCE FREQUENCY PER FUNCTION IN DECIBELS | 3.0 BLANK |
| FREQUENCY BAND WIDTH PER FUNCTION | ZZ680.00 KILOHERTZ AND ZZ1.36 MEGAHERTZ |
| SOURCE IMPEDANCE RATING PER FUNCTION | ZZ50.0 OHMS |
| LOAD IMPEDANCE PER FUNCTION | ZZ150.0 OHMS |
| INCLOSURE TYPE | ENCASED |
| STYLE DESIGNATOR | RECTANGULAR TERMINAL/TERMINALS ON ONE SURFACE |
| OVERALL HEIGHT | 1.380 INCHES NOMINAL |
| BODY LENGTH | 4.840 INCHES NOMINAL |
| BODY HEIGHT | 4.080 INCHES NOMINAL |
| BODY WIDTH | 1.340 INCHES NOMINAL |
| MOUNTING FACILITY TYPE AND QUANTITY | 4 CAPTIVE SCREWS |
| FEATURES PROVIDED | MOUNTING BRACKET |
| SPECIFIED FREQUENCIES OF DISCRIMINATION PER FUNCTION | ZZ1.00 HERTZ AND ZZ680.00 KILOHERTZ AND ZZ1.36 MEGAHERTZ AND ZZ2.72 MEGAHERTZ |
| DISCRIMINATION AT SPECIFIED FREQUENCIES PER FUNCTION IN DECIBELS | ZZ3.0 MINIMUM AND ZZ60.0 MAXIMUM |
| PRINCIPAL CIRCUITRY TYPE PER FUNCTION | ZZ INDUCTANCE-CAPACITANCE-RESISTANCE |
| BODY MATERIAL | ALUMINUM |
| END ITEM IDENTIFICATION | RADIO SET AN/GRC-143 |
