Part Details | EXTRACTOR POST FUSEHOLDER
5920-00-097-7643 A fuseholder in which the clips or contacts for electrical connection to the fuse are mounted in a tubular body or similar inclosure which surrounds the fuse. It generally contains a removable cap or knob. It includes in-the-line type and those designated as miniature type FUSEHOLDER (as modified).
Alternate Parts: GA11613L1, 5920-00-097-7643, 00-097-7643, 5920000977643, 000977643
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAY 22, 1968 | 00-097-7643 | 28909 ( FUSEHOLDER, EXTRACTOR POST ) |
REFERENCE DRAWINGS & PICTURES
PANEL MOUNTED TYPE

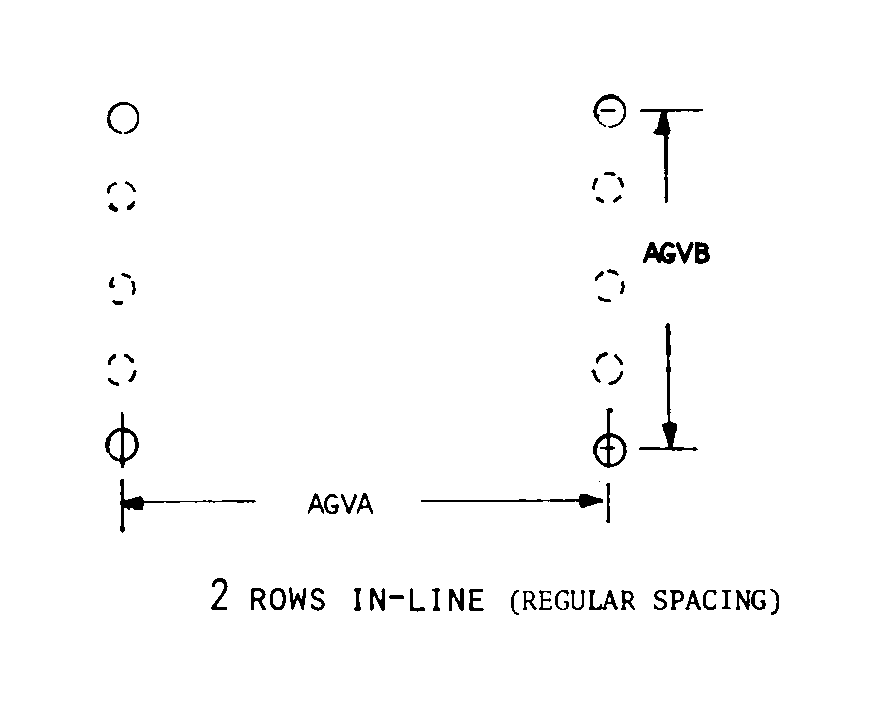

2 ROWS IN-LINE
Cross Reference | NSN 5920-00-097-7643
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| GA11613L1 | 64959 | AMERICAN TELEPHONE AND TELEGRAPH CO |
Technical Data | NSN 5920-00-097-7643
| Characteristic | Specifications |
|---|---|
| FUSE ACCOMMODATION QUANTITY | 2 |
| CURRENT CARRYING RATING IN AMPS | 15.0 |
| VOLTAGE IN VOLTS | 250.0 |
| FUSE TERMINAL TYPE ACCOMMODATED | FERRULE |
| TERMINAL TYPE AND QUANTITY | 4 TAB, SOLDER LUG |
| CONTACT MATERIAL | BERYLLIUM COPPER |
| CONTACT SURFACE TREATMENT | NICKEL PLATED |
| BODY STYLE | PANEL MOUNTED TYPE |
| OVERALL LENGTH | 3.219 INCHES NOMINAL |
| OVERALL HEIGHT | 1.688 INCHES NOMINAL |
| OVERALL WIDTH | 1.688 INCHES NOMINAL |
| LENGTH FROM FRONT PROTRUSION TO MOUNTING SURFACE | 1.000 INCHES NOMINAL |
| MOUNTING HOLE STYLE | 2 ROWS IN-LINE |
| CENTER TO CENTER DISTANCE BETWEEN OUTSIDE MOUNTING HOLES ALONG LENGTH | 1.375 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN OUTSIDE MOUNTING HOLES ALONG WIDTH | 1.375 INCHES NOMINAL |
| MOUNTING HOLE QUANTITY | 4 |
| MOUNTING HOLE DIAMETER | 0.152 INCHES NOMINAL |
| ACCOMMODATED FUSE LENGTH | 1.250 INCHES NOMINAL |
| ACCOMMODATED FERRULE DIAMETER | 0.250 INCHES NOMINAL |
| ENVIRONMENTAL PROTECTION | ANY ACCEPTABLE |
| TERMINAL MATERIAL | BRASS |
| TERMINAL SURFACE TREATMENT | COPPER AND TIN PLATED |
| BODY MATERIAL | PLASTIC, PHENOLIC, MIL-M-14, TYPE CFG |
