Part Details | ENCLOSED LINK FUSE
5920-00-226-0227 A fuse in which the element is inclosed in a body of other than cylindrical shape. It may include visual indication that the fusible element is severed. For cylindrical items, see FUSE, CARTRIDGE. Excludes FUSE, OPEN LINK; and FUSE LINK, ELECTRICAL.
Alternate Parts: F1L100, FIL100, SA20635100, SA20635-100, 5920-00-226-0227, 00-226-0227, 5920002260227, 002260227
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | DEC 29, 1967 | 00-226-0227 | 00249 ( FUSE, ENCLOSED LINK ) |
REFERENCE DRAWINGS & PICTURES

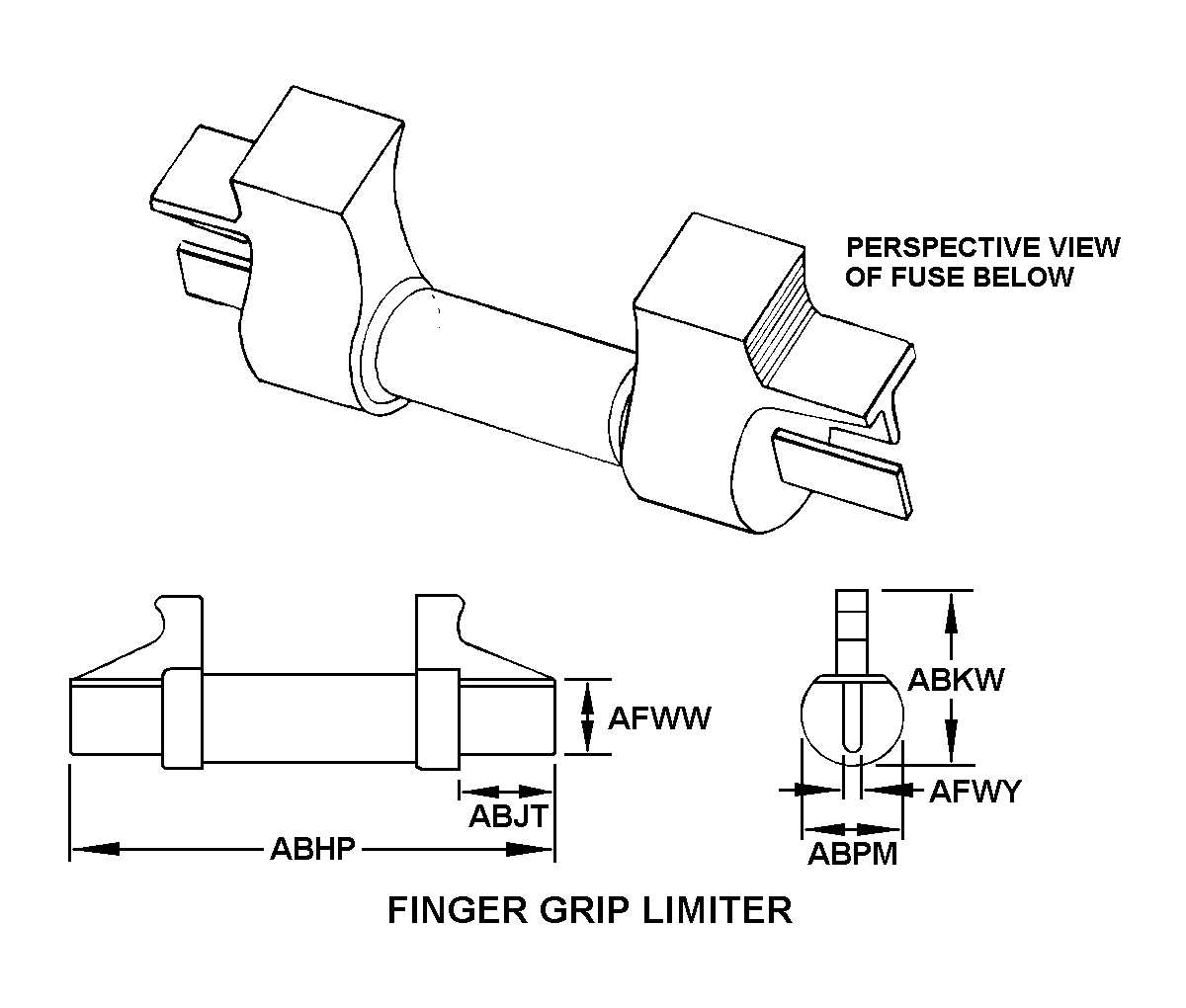

FINGER GRIP LIMITER
Cross Reference | NSN 5920-00-226-0227
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| F1L100 | 09922 | SOURIAU USA, INC. |
| FIL100 | 09922 | SOURIAU USA, INC. |
| SA20635-100 | 09922 | SOURIAU USA, INC. |
Technical Data | NSN 5920-00-226-0227
| Characteristic | Specifications |
|---|---|
| BODY STYLE | FINGER GRIP LIMITER |
| OVERALL LENGTH | 3.190 INCHES MAXIMUM |
| TERMINAL LENGTH | 1.034 INCHES NOMINAL |
| OVERALL HEIGHT | 1.380 INCHES NOMINAL |
| BODY DIAMETER | 0.880 INCHES NOMINAL |
| TERMINAL THICKNESS | 0.120 INCHES NOMINAL |
| CONTINUOUS CURRENT RATING IN AMPS | 100.000 |
| MAXIMUM VOLTAGE RATING IN VOLTS | 200.0 AC AND 200.0 DC |
| CIRCUIT OVER-CURRENT INTERRUPTION TYPE | NORMAL INSTANTANEOUS |
| INTERRUPTION INDICATOR METHOD | VISIBLE ELEMENT |
| SHORT-CIRCUIT/INTERRUPT CURRENT RATING IN AMPS | 10000.0 |
| TERMINAL SURFACE TREATMENT | SILVER PLATED |
| CASE MATERIAL | PLASTIC, SILICONE, GLASS FILLED |
| TERMINAL MATERIAL | BERYLLIUM COPPER |
| PRECIOUS MATERIAL | SILVER |
| PRECIOUS MATERIAL AND LOCATION | TERMINALS SILVER |
