Part Details | BLOCK FUSEHOLDER
5920-00-245-5857 A fuseholder in which the fuseholder stud and/or clips and insulation are mounted on a flat base. Excludes FUSEHOLDER, RECEPTACLE.
Alternate Parts: 4495, 5920-00-245-5857, 00-245-5857, 5920002455857, 002455857
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-245-5857 | 28908 ( FUSEHOLDER, BLOCK ) |
REFERENCE DRAWINGS & PICTURES

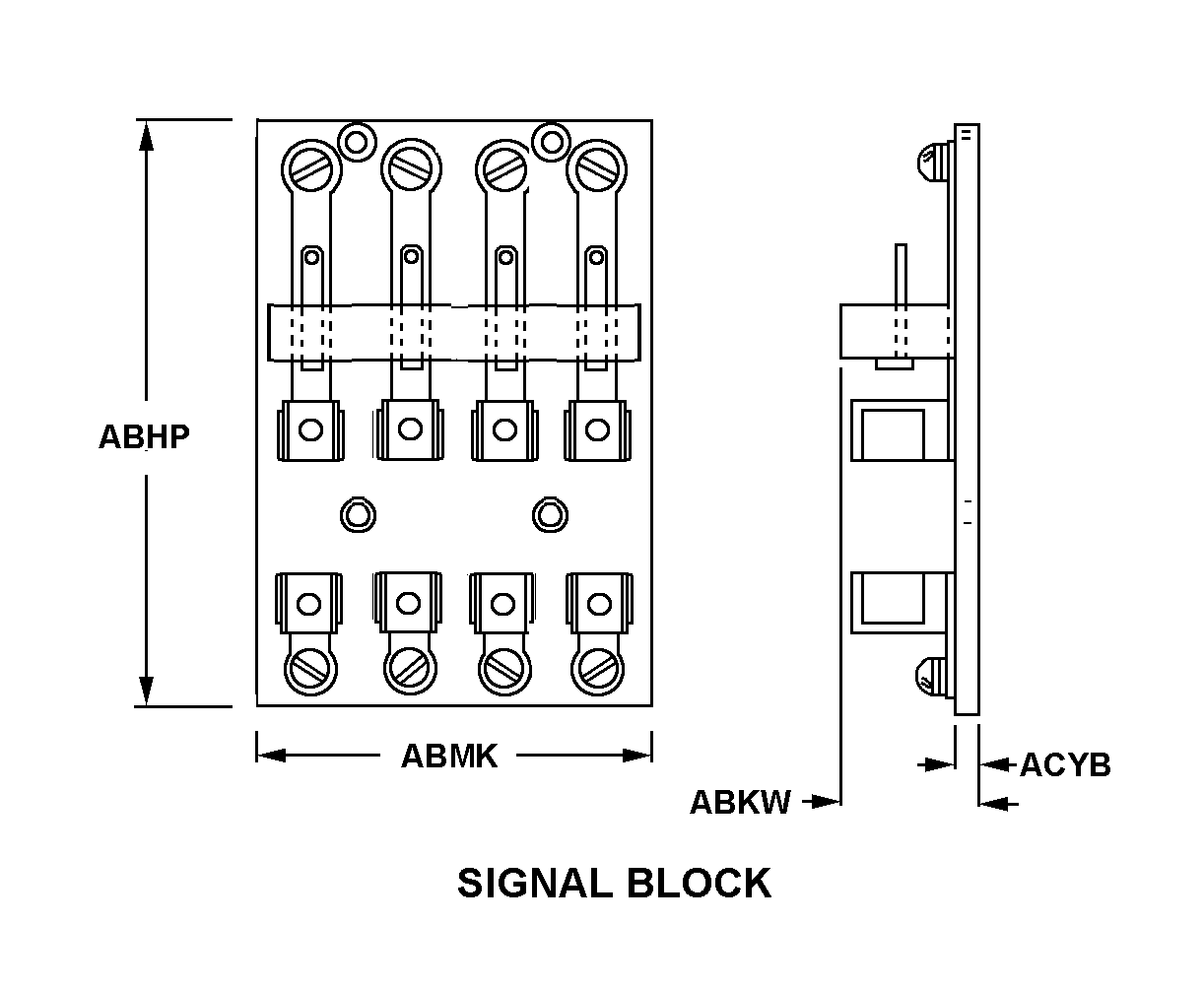

SIGNAL BLOCK
IN-LINE ALONG THE WIDTH
Cross Reference | NSN 5920-00-245-5857
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 4495 | 71400 | COOPER BUSSMANN, LLCDBA COOPER BUSSMANN |
Technical Data | NSN 5920-00-245-5857
| Characteristic | Specifications |
|---|---|
| FUSE ACCOMMODATION QUANTITY | 17 |
| CURRENT CARRYING RATING IN AMPS | 25.0 |
| VOLTAGE IN VOLTS | 250.0 |
| FUSE TERMINAL TYPE ACCOMMODATED | FERRULE |
| TERMINAL TYPE AND QUANTITY | 34 SCREW |
| CONTACT MATERIAL | PHOSPHOR BRONZE |
| CONTACT SURFACE TREATMENT | NICKEL PLATED |
| BODY STYLE | SIGNAL BLOCK |
| OVERALL LENGTH | 11.469 INCHES NOMINAL |
| OVERALL HEIGHT | 1.000 INCHES NOMINAL |
| OVERALL WIDTH | 2.250 INCHES NOMINAL |
| MOUNTING HOLE STYLE | IN-LINE ALONG THE WIDTH |
| MOUNTING HOLE QUANTITY | 6 |
| MOUNTING HOLE DIAMETER | 0.136 INCHES NOMINAL |
| ACCOMMODATED FUSE LENGTH | 1.250 INCHES NOMINAL |
| ACCOMMODATED FERRULE DIAMETER | 0.250 INCHES NOMINAL |
| INTERNAL CIRCUIT CONFIGURATION AND POLE QUANTITY | 17 POLE, MAINLINE, FUSED |
| TERMINAL MATERIAL | ANY ACCEPTABLE |
| TERMINAL SURFACE TREATMENT | ANY ACCEPTABLE |
| BODY MATERIAL | PLASTIC |
