Part Details | BLOCK FUSEHOLDER
5920-00-247-2732 A fuseholder in which the fuseholder stud and/or clips and insulation are mounted on a flat base. Excludes FUSEHOLDER, RECEPTACLE.
Alternate Parts: 2165603P, 2165-60/3P, 5920-00-247-2732, 00-247-2732, 5920002472732, 002472732
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-247-2732 | 28908 ( FUSEHOLDER, BLOCK ) |
REFERENCE DRAWINGS & PICTURES
SIDE BARRIER TYPE

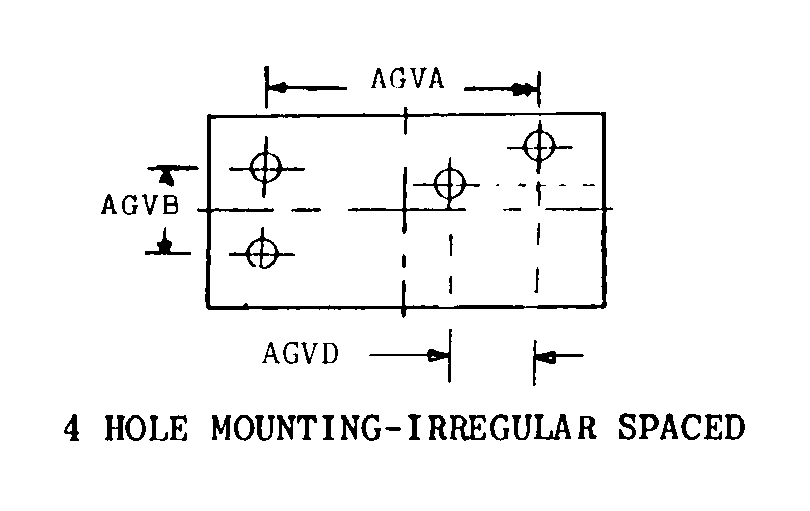

4 HOLE MOUNTING-IRREGULAR SPACED
Cross Reference | NSN 5920-00-247-2732
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 2165-60/3P | 75392 | KOLTON ELECTRIC MFG CO |
Technical Data | NSN 5920-00-247-2732
| Characteristic | Specifications |
|---|---|
| FUSE ACCOMMODATION QUANTITY | 3 |
| CURRENT CARRYING RATING IN AMPS | 60.0 |
| VOLTAGE IN VOLTS | 250.0 |
| FUSE TERMINAL TYPE ACCOMMODATED | FERRULE |
| TERMINAL TYPE AND QUANTITY | 6 SCREW |
| CONTACT MATERIAL | BRASS |
| CONTACT SURFACE TREATMENT | GE000 ANY ACCEPTABLE |
| BODY STYLE | SIDE BARRIER TYPE |
| OVERALL LENGTH | 3.375 INCHES NOMINAL |
| OVERALL HEIGHT | 2.062 INCHES NOMINAL |
| OVERALL WIDTH | 5.000 INCHES NOMINAL |
| BASE THICKNESS | 1.000 INCHES NOMINAL |
| MOUNTING HOLE STYLE | 4 HOLE MOUNTING-IRREGULAR SPACED |
| CENTER TO CENTER DISTANCE BETWEEN OUTSIDE MOUNTING HOLES ALONG LENGTH | 1.500 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN OUTSIDE MOUNTING HOLES ALONG WIDTH | 3.312 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN INSIDE MOUNTING HOLES ALONG LENGTH | 0.750 INCHES NOMINAL |
| MOUNTING HOLE QUANTITY | 4 |
| MOUNTING HOLE DIAMETER | 0.219 INCHES NOMINAL |
| ACCOMMODATED FUSE LENGTH | 2.000 INCHES NOMINAL |
| ACCOMMODATED FERRULE DIAMETER | 0.812 INCHES NOMINAL |
| INTERNAL CIRCUIT CONFIGURATION AND POLE QUANTITY | 3 POLE, MAINLINE, FUSED |
| TERMINAL MATERIAL | COPPER |
| BODY MATERIAL | PORCELAIN |
| PRECIOUS MATERIAL | SILVER |
| PRECIOUS MATERIAL AND LOCATION | CONTACT SURFACE SILVER |
