Part Details | CARTRIDGE FUSE
5920-00-403-2517 A fuse in which the element is inclosed in a cylindrical body. The element may be renewable. The terminals may be of varying types. It may contain a visual indication that the fusible element is severed, and may also provide an audible alarm through auxiliary circuitry. For noncylindrical items, see FUSE, INCLOSED LINK.
Alternate Parts: LAGH03, LAG-H03, 1000NBP14, 505C070H03, 5920-00-403-2517, 00-403-2517, 5920004032517, 004032517
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JUN 05, 1970 | 00-403-2517 | 00248 ( FUSE, CARTRIDGE ) |
REFERENCE DRAWINGS & PICTURES

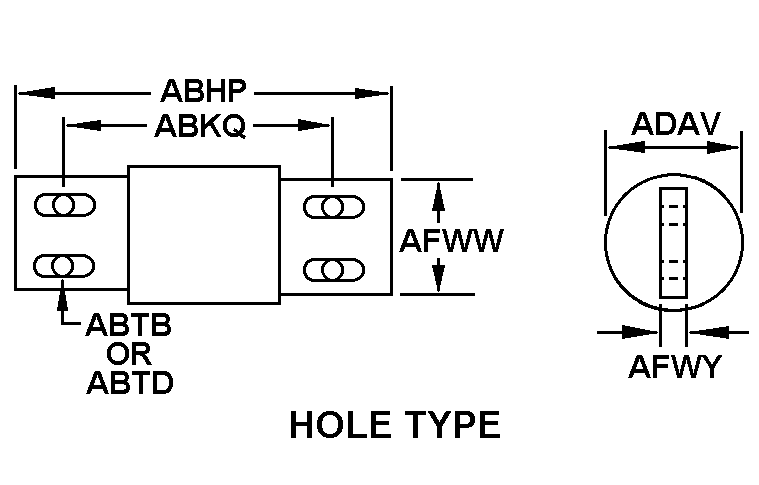

HOLE TYPE
Cross Reference | NSN 5920-00-403-2517
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| LAG-H03 | 71400 | COOPER BUSSMANN, LLCDBA COOPER BUSSMANN |
| 1000NBP14 | 89946 | EATON CORPORATION |
| 505C070H03 | 89946 | EATON CORPORATION |
Technical Data | NSN 5920-00-403-2517
| Characteristic | Specifications |
|---|---|
| BODY STYLE | HOLE TYPE |
| OVERALL LENGTH | 5.595 INCHES NOMINAL |
| MOUNTING HOLE DIAMETER | 0.406 INCHES NOMINAL |
| MOUNTING SLOT WIDTH | 0.593 INCHES NOMINAL |
| OVERALL DIAMETER | 2.000 INCHES NOMINAL |
| TERMINAL WIDTH | 1.500 INCHES NOMINAL |
| TERMINAL THICKNESS | 0.250 INCHES NOMINAL |
| CONTINUOUS CURRENT RATING IN AMPS | 300.000 |
| MAXIMUM VOLTAGE RATING IN VOLTS | 1500.0 AC |
| CIRCUIT OVER-CURRENT INTERRUPTION TYPE | NORMAL INSTANTANEOUS |
| SHORT-CIRCUIT/INTERRUPT CURRENT RATING IN AMPS | 140000.0 |
| INTERRUPTION INDICATOR METHOD | OPAQUE BODY |
| TERMINAL SURFACE TREATMENT | NICKEL |
| FEATURES PROVIDED | RENEWABLE FUSIBLE ELEMENT |
| CASE MATERIAL | FIBER |
| TERMINAL MATERIAL | BRASS |
